本系列AutoCAD三维建模教程由中国教程网AutoCAD版块为对AutoCAD三维建模感兴趣的朋友整理制作的，是专为刚开始接触 AutoCAD 三维的朋友定身打造的。本教程由浅入深，循序渐进，通过对60道练习题的绘制步骤讲解、各个三维命令的使用介绍，将喜爱AutoCAD三维建模的朋友带进门。希望通过本教程的介绍，能给朋友们带来帮助。
【AutoCAD三维建模 18 】—旋转、拉升、修改系统参数
本题主要是介绍：
1、练习“旋转建模”命令的使用。
2、复习拉升命令和面UCS。
3、修改系统参数，以增加圆、圆柱体的轮廓线，和增加着色后的平滑度。
下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：
1、打开CAD，按照题目左视图的尺寸，画好如下图的平面图(上面的一半)，最右边尺寸5的部分先不画并做成2个面域。
2、点击“东南等轴测视图”按钮，转到东南视图。
点击“旋转”——从二维到三维的旋转建模命令按钮，选中两个面域。
3、如下图，以平面图的中心线为旋转轴，旋转度数为一周(360度)。
4、从旋转成的实体来看，由于CAD中系统默认的轮廓线的值较低，这是为了提高CAD的运转速度，我们可以修改一下系统的轮廓线参数，来增加可看性。

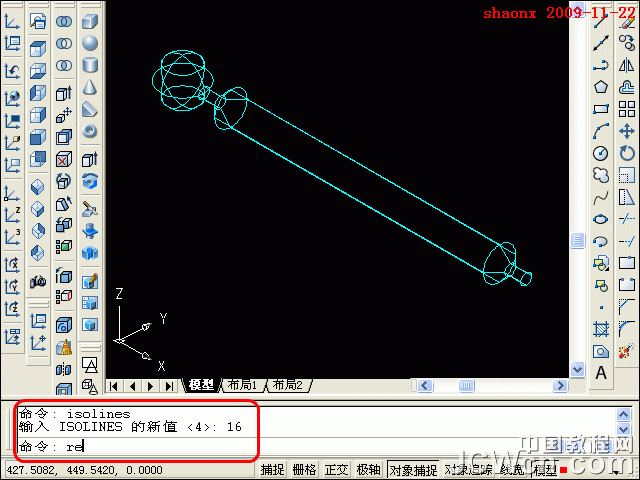

在命令行中输入：isolines ，回车后会提示输入新的值，同时看到系统的默认值为4，我们将它的值定为16，回车确认后，再输入“re”，回车，重新生成一下。
5、重新生成的图形如下，看上去要舒服的多了。
但大家熟练了以后，在复杂的图形，或大型乃至超大型的图纸了，轮廓线的参数还是低点好，这样，CAD的运转速度能快点。
6、将最右端的图形放大，便于操作，
点击“面UCS”按钮，在如下图所示，在实体的最右端的面上点击一下，UCS坐标就移动到这个面上，而且这个面就处在XY平面上，方便后续的操作。
