AutoCAD运用长方体网格拉伸制作沙发
摘要：AutoCAD从2010起，新增了【网格建模】面板，适当应用该面板的有关功能，可创建许多奇形怪状而又可圆滑的模型。这里仅就“用长...
AutoCAD从2010起，新增了【网格建模】面板，适当应用该面板的有关功能，可创建许多奇形怪状而又可圆滑的模型。这里仅就“用长方体网格拉伸为双人和多人沙发”的过程简述于后，供新手参考。
一、当创建双人沙发模型时：
首先 ，在“网格”面板的“图元”中设置长方形的网格数(如图Snap0设置网格长、宽、高为：2、3、2，即可满足两人沙发的建模了。)

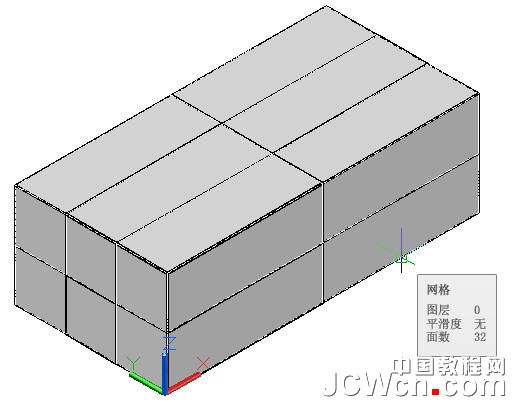

接着 击“网格长方体”功能画一个长方体(如图Snap1所示);
再执行 “提高平滑度”功能将网格长方体平滑一次生成图Snap2;
其次 ，用“拉伸面”命令拉伸后排两网格面为沙发靠背。(注意：击“拉伸面”时有S参数提示，是否“合并相邻网格”，因为我们要作双人沙发，不需要合并，所以按“N”键就可分开拉伸为两个靠背了。如图Snap3所示);
