AutoCAD制作三通管模型图
摘要：效果图：制作过程：1、box:——中心点——L——60、120、60...
效果图：
制作过程：
1、box:——中心点——L——60、120、60
2、array：阵列
3、union：并集
4、fillet：圆角，R30
5、fillet：圆角，R30
6、抽壳：用点击“自由动态观察”转动，删除 3 个面，偏移距离: 5

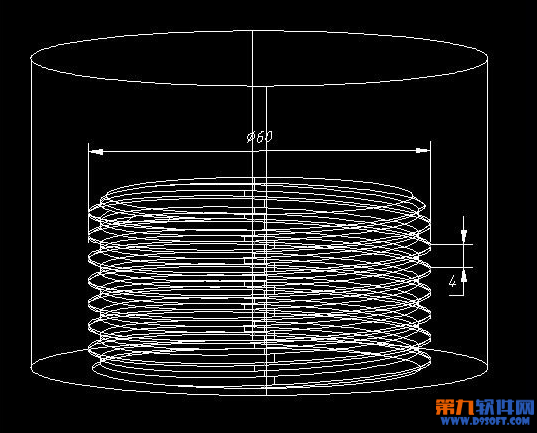

10、用程序画一个实体螺纹
11、实体螺纹外做一圆柱体，然后差集。成内螺纹
12、移到位，阵列三个
13、差集
再来看看效果：
