可能有人会觉得建筑方案表现就是建筑效果图，其实不然，现在多数的设计工作室或设计公司都会有专职的绘图员，他们会把设计师的方案做成效果图，但效果图只能作为总体方案的一个组成部分，其中还会有建筑结构分析图，表皮材料示意图等等一系列资料，因为每个客户和设计工作室的要求不同，所提供的材料也不同。在这里我就简单做3个分析图和大伙分享下建筑方案的表达。
建筑方案表达的主要方式
我看过的建筑方案表达的方式大致有以下几种：第一种就是现在被大多数设计工作者冷落的手绘，以前在计算机绘图还没有现在这么成熟的时候，那些设计大师通过一张张图纸把方案表现出来，而现在，受到CG设计的冲击，手绘这种方案的表现形式受到了冷落，但我觉得手绘这种表现形式一直是设计领域里最给力的，它有快速、便捷和直观的优势，使手绘永远占有无可替代的位置。第二种表现方法就用SKETCHUP(简称SU)建模，直接在SU中出图，再用PS做后期。第三种是3ds Max建模，VRay渲染，再用PS做后期。我一般多用第二种和第三种的结合，先用SU进行建模，然后导入3D中对模型付材质和布置灯光和摄像机，再用Vray进行渲染，最后用PS进行处理。其实每个人的作图方式不同，依照自己最顺手的方法就好。
好的，题外话就说这些，现在就和大伙分享一下我个人的建筑方案表现的大体流程。
先来看下成品图。
SU建模
首先需要一个建筑的SU模型，下面的模型是我自己设计的，灵感就来源于埃及金字塔(如图1、图2)。
有点野兽派，哈哈。因为主要与大伙分享的是后期的建筑表现效果，在这里我对模型的制作就不讲解了，如果大伙对SU的建模操作感兴趣的话，可以上火星网看看教学视频或者阅读有关其操作的书籍。
好的，建筑设计完成后，把它作为模型导入到3D中：选择文件——导出——3D模型，出现下面的对话框。(图3)
选择一个保存的位置，然后点击导出，有时点击导出后会出现这个对话框。(图4)
没事，接着点击确定。OK，此时导出完毕，出现下面这个对话框，点击确定就行。(图5)
到这里，我们完成了第一个软件的操作。
将模型导入3ds Max
接下来，我们要用到第二个软件3ds Max，主要的操作就是对模型进行附材质和布置灯光和摄像机。导出的做完的模型后，桌面上会出现对应的 3DS文件。打开3ds Max，选择文件→导入→选择桌面上的3DS文件→打开，此时出现的对话框我们都选择确定就可以。就这样我们在SU中设计的建筑模型就显示在3ds Max中了。(图6)
有人问我为什么不直接在3ds Max中建模，因为在SU中创作时，界面更加直观，更能按照我的想法进行设计，而且SU的模型导入到3ds Max中后你会发现，非常省面，可以节省大量资源。但软件之间的衔接需要一些技巧，要不然模型会变得很零碎，我将为大伙讲解一下有关用模型整理的技巧。
导入到3ds Max中后，我们先把模型全选。(图7)

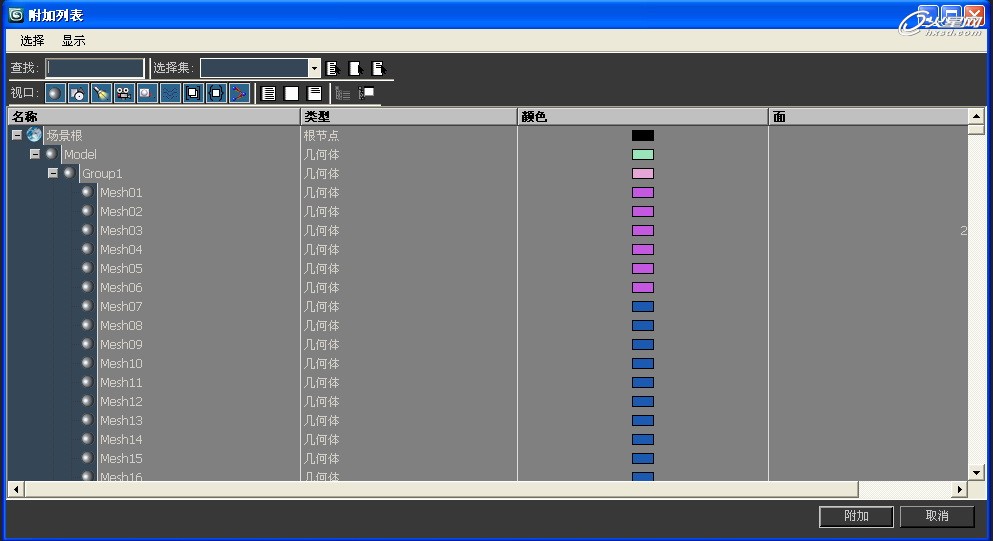

然后把它转换为可编辑多变形，这时，模型中的单独个体都变为可编辑多边形了，我们选择其中一个可编辑多边形，用它来附加全部可编辑多边形。(图8)
点击附加时出现下面这个对话框，点击确定。这时，开始时的多个可编辑多边形就变为了一个了。(图9、图10)
为什么要将开始时多个可编辑多边形变为一个呢，其实如上图显示的整体模型上被赋予的材质就是一个多维子材质，如下图。(图11)

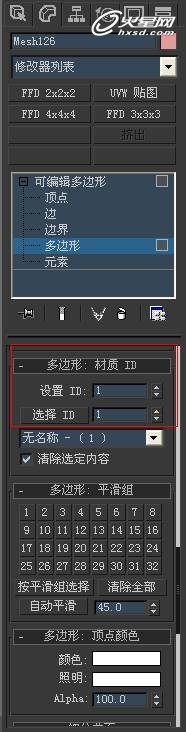

每个材质都有自己的ID号，根据每个结构材质的不同，我们把具有相同材质的结构作为一个单独的可编辑多边形分离出来。首先在可编辑多边形面级别选择一个面，如下图。(图12)我们看到它的材质ID号是1(图13)，点击选择ID按钮(多点几次，要不然容易选不全)，将具有相同材质的结构都选择出来，如图14。
