1. 首先看看排气扇模型的最终效果。如图PQS—1所示。
图PQS—1
2. 从【Plane】开始，由于排气扇是正方形的，【Plane】创建时便把长和宽都创建成300X300个单位。如图PQS—2所示。
图PQS—2
3. 把【Plane】转换成可编辑多边形，选择所有的面挤压出一定的厚度，当然这一步的创建也可以通过【BOX】来实现，至于是通过那种方式纯属个人爱好，我就是比较爱从【Plane】开始，至于别人来说，爱咋地咋地。再次拉伸出一定的厚度，这是为了制作倾斜的效果。其制作效果及流程，如图PQS—3所示。
图PQS—3
4. 选择最上面这个面，执行【Outline】缩放得小一点。如图PQS—4所示。
图PQS—4
5. 为了创建圆化的效果，我在这里把边切开多个。如图pqs—5所示。
图pqs—5
6. 选择上部的面使用【inset】工具执行两次。如图pqs—6所示。
图pqs—6
7. 进行中间面的倒角处理其中一个角的放大示意。如图pqs—7所示。
图pqs—7
8. 选择对角线的所有的边进行【connect】处理，至于连接出来的边是多少那则由个人喜好决定。如图pqs—8所示。
图pqs—8
9. 把刚连接出来的边转换成面，执行右击【inset】，这时在【inset】对话框里选选【by plolygon】把每一个面分隔出一个区域。
10. 进行进行这些面的挤压。如图pqs—10所示。
图pqs—10

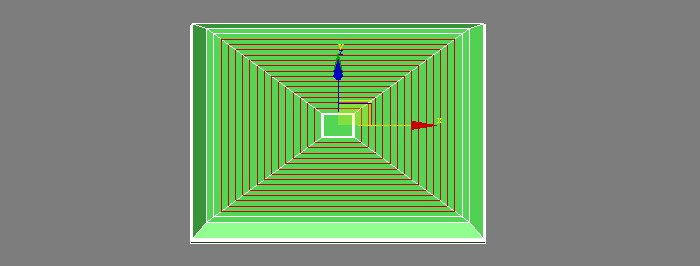

11. 进行往中心点方向同时缩放。如图pqs—11所示。
图pqs—11
12. 把这里的面转换成边，再转换成面，再进行边的转换，取消一部分边，只保留转角处的边。如图pqs—12所示。把这些边进行切角处理，就成了最终的结果。
图pqs—12
