【三维练习题02】
本题要画的是一个小木梯，大家做题时，不要计较图中尺寸与实际生活中的实物有何差别等，主要是要学习绘图的步骤。
下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：
1、为了最终图形的样子以及绘制过程的方便，本题我们从右视图开始。打开CAD后，点击“右视图”按钮，进入到右视图界面。
2、画一长100的水平底边和夹角为60度的斜线，斜线长度未知，可画稍长点，如400。
3、将斜线往左水平复制，距离为100，如下图所示。
4、将长100的底边往上做偏移，偏移距离为100。
5、用R=0，对两水平线及两斜线做圆角，圆角后的图形呈倾斜状的平行四边形。
6、先将底边往上偏移30，然后，对底边的偏移线再往上偏移10，对两条斜线个往内偏移10，见下图。
7、在几条偏移线之间画一矩形，具体的矩形范围见下图所示。

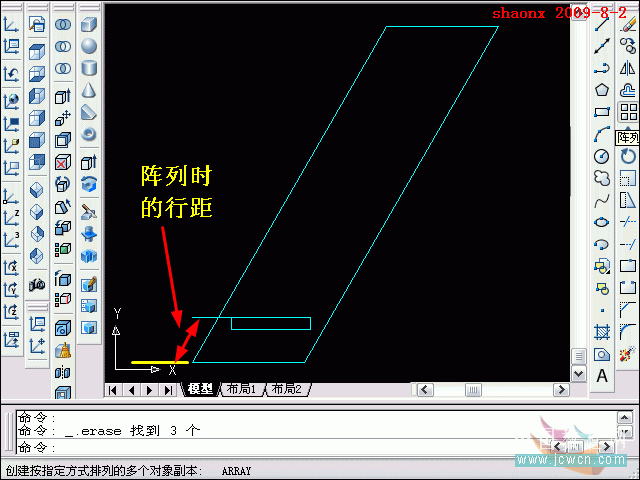

8、删除掉偏移线，只留一根与底边垂直距离为40的偏移线，并量出底边与保留的偏移线间的斜线距离，这个距离就是等会要做的倾斜角度阵列的行距。
9、这个梯子有7格，阵列的行即为7行;行偏移的距离，即为刚才量的底边与保留的偏移线间的斜线距离;阵列的角度为-30，在阵列中，列的角度为0，即等于水平，行的角度为0，即等于垂直。本题中梯子为与水平线夹角等于60度，而行偏移的值又是正值，是往上的，所以是-30度。阵列的对象，为刚画的小的矩形
10、清理一下图形，将阵列好的7个小矩形以及大的平行四边形都做成面域。
11、将界面转到“东南视图”，注意看一下，从右视图的平面界面，转到东南视图时的UCS坐标。接下来的拉伸，是沿着Z轴向的。
12、现在开始进行拉伸，大的平行四边形的拉伸方向，是逆Z轴向的，所以输入的是负值，倾斜度为0。

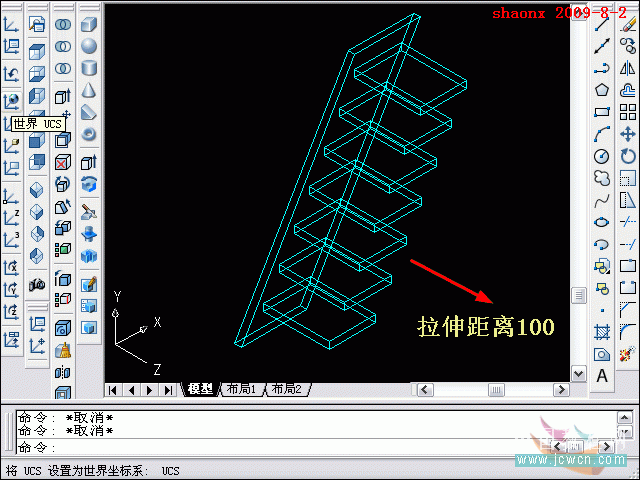

13、接下来拉伸7块梯子的踏板，是要朝着Z方向拉伸，所以这次输入的是要正值，拉伸距离为100，倾斜度为0
14、因接下来要用二维命令“移动”来移动梯子的旁板，而这种移动只能在XY平面里完成，所以，我们要将梯子的底部面移到XY平面。
按一下“世界UCS”按钮，看一下UCS的坐标，上下方向成了Z轴，而梯子地面就处于XY平面里了。
15、打开“正交”，用二维的“移动”命令，将梯子的旁板向右移动110。
16、用布尔运算的“并集”命令，选择全部图形，做并集，使整个图形和为一体。
17、最后，着色，欣赏一下自己的杰作
注：更多请关注CAD教程栏目
