【三维练习题03】
图片看不清楚?请点击这里查看原图(大图)。
下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：
1、打开CAD，点击“正视图”按钮，进入到“正视图”的界面，参照题目中“正视图”和“俯视图”的尺寸，画好以下的图形，并做成两个面域。
图片看不清楚?请点击这里查看原图(大图)。
2、点击“东南等轴侧”按钮，图形界面进入“东南视图”。注意看一下UCS坐标的方向，接下来要进行的从二维到三维的“拉伸”，是沿着Z方向伸展的。
编缉推荐阅读以下文章
AutoCAD三维建模系列教程：拉升、复制移动制作木梯
AutoCAD三维建模系列教程：拉升、倒角、并集的应用
图片看不清楚?请点击这里查看原图(大图)。

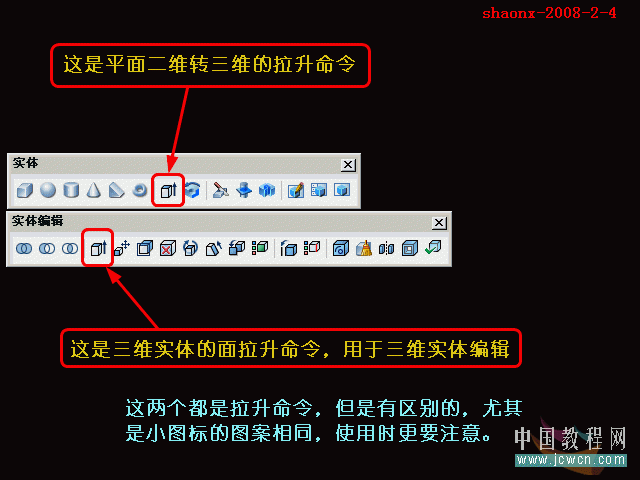

3、点击“拉伸”命令，注意，是建模工具条的“拉伸”，而不是实体编辑中“面拉伸”命令。
图片看不清楚?请点击这里查看原图(大图)。
这两个命令是有区别的：“拉伸”是将二维(平面的面域或封闭的多段线)拉伸成三维实体，而“面拉伸”则是对三维实体的某一个面进行拉伸，这两个命令在工具条中的小图标是一样的，只是位置不同，千万不要搞错。
拉伸倒T型的面域，拉伸高度为-80，是逆Z轴方向，倾斜度为0，见下图：
图片看不清楚?请点击这里查看原图(大图)。
4、拉伸后的图形，见下图：
图片看不清楚?请点击这里查看原图(大图)。
编缉推荐阅读以下文章
AutoCAD三维建模系列教程：拉升、复制移动制作木梯
AutoCAD三维建模系列教程：拉升、倒角、并集的应用
5、接下来，还是用拉伸命令，对类似三边形的面域进行拉伸，拉伸高度为-3，也是逆Z轴方向，倾斜度为0，见下图：
图片看不清楚?请点击这里查看原图(大图)。
6、先点击“世界UCS”，目的是让视图中上下为Z方向，从而使底部呈XY面，便于后面的实体移动操作，因实体移动一般是在XY平面里进行的，打开“正交”，点击“移动”(这是用二维命令)，将刚拉伸的类似三边形的实体按图示方向移动18.5
图片看不清楚?请点击这里查看原图(大图)。
7、接下来，用二维的“复制”命令，和刚才的操作差不多，将刚移动过的类似三边形的实体按图示方向再复制移动40
图片看不清楚?请点击这里查看原图(大图)。
8、点击布尔运算的“并集”命令，选中全部图形(本题是3个实体)后回车，整个图形就合为一个整体了。
图片看不清楚?请点击这里查看原图(大图)。
9、最后，着色看一下，在CAD2006版及以前的版本中，用“体着色”命令，在CAD2007版及以后的版本中，用“真实”或“概念”命令，即可看到着色后的三维实体。
在这一系列的教程制作中，我用的都是CAD2004版本。
注：更多请关注CAD教程栏目
