前言：
笔者曾先后发过6个《渲染教程》、8个《渲染经验谈》、以及《建模渲染的22个实例》，但有的初学者仍要求详细的步骤。近日某会员以【CAD 2008 渲染出现问题】为题，求助在CAD2008中贴图的具体方法，今以此文予以答复，以供初学CAD高版本渲染的网友参考。
第一、设置“全局”参数，使图块随色泽渲染
一般说来，凡是没有专门以指定的材质附给某图块(或图素)的，三维体的各图素都受材质面板的“全局”材质球的控制，就是说以“全局”的设置参数，控制其图块的渲染。举例如下：
这里有一个盘子的三维图，拟渲染为白色瓷盘，怎么设置呢?
笔者认为：要渲染陶瓷品，宜在材质中采用：类型：真实;样板：瓷砖，釉面即可。据此，在材质面板的“全局”材质球中，选用类型：真实;样板：瓷砖，釉面;颜色：白色;反光度90左右;折射：1.4左右。如插图1左所示：
附：插图1
这样设置后，不再给三维实体附任何材质，执行“渲染”命令，就可渲染出白色瓷盘如上图右所示。
如果要渲染为其它颜色的瓷盘，则相应改变颜色即可。当然，如果盘子的某个面附了其它的材质，那么所附的那个面将是不同色泽的。
第二、怎么以光栅图片作为材质赋给实体
例如要渲染为青花瓷盘怎么办?
首先，要在材质面板中击“创建新材质”按钮，可命名为“青花”，接着，在“漫射贴图”中，浏览和选择你的青花图片文件。
其次，在“材质编辑器”中选择类型：真实;样板：瓷砖，釉面。其它参数仿第一条设置即可。
再次，赋给的材质(图片)还需要调整图位，在2007以上版本中，击“材质”板上”纹理贴图“右边的按钮就可设置：在”放缩与平衡“卡上，一般采用的比例单位是”适合物件“，U、V平铺取1.0，如果不如意就调整下面的比例值或偏移值，这些都要反复调试才行，没有固定的参数或模式。设置后的材质面板如插图 2所示：
附：插图2

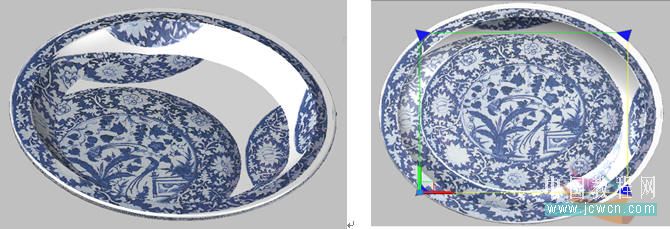

这样设置后，就可对盘子赋给材质(图片)了，但是赋给整个三维体的材质，有时并不如意，这里的盘子被赋给图片后，图形是零乱的(如插图3左所示)，这就需要调整图位了。
附：插图3
怎么办呢?用“贴图”功能调整。在“贴图”功能中有：平面贴图、长方体贴图、柱面贴图、球体贴图四种，根据对象适当采用“贴图”方法来调整已经贴上的材质图片，特别是对于曲面和圆形的三维件，很难使图片贴到位，有时须用“长方体贴图”或“球体贴图”功能反复多次调整，而这些“贴图”功能又很难掌握，一动鼠标就要跑得很远，这要很有耐心的调整才能难到位。
就这个盘子而言，如对盘底的图案要调整到位，那就击“贴图/平面贴图”功能，并按住Ctrl键激活盘底线圈，就可看到四角带“▲”形的放缩框，将其框住盘底，图案就归正了(见插图3右所示)。接着，再对盘身图案调整到位，方法相同，归正的图示如插图4左所示。最后，对盘上边的圆环图案也调整到位(如插图4所示)。
附：插图4
附：插图5
这样设置后，不再给其它的面附任何材质，再执行“渲染”命令，就可渲染出青花瓷盘的效果图如下。
附：盘子分面渲染的效果图之一….青花瓷盘
图片看不清楚?请点击这里查看原图(大图)。
第三、怎样将不同的图片按面分别贴图
如盘中贴“生肖团花”，盘边贴青花，怎么办?答曰：这需要在材质面板中再“创建新材质”，可命名为材质1，接着，在“漫射贴图”中，浏览和选择“生肖团花”的图片文件。这样就有三个材质球了，其参数如插图6图所示。
附：插图6
怎样分别赋给盘底和盘上边的圆环呢?上面第二自然段已经阐述，这里不在重叙，仅将图案依次调整归正的截图列下。

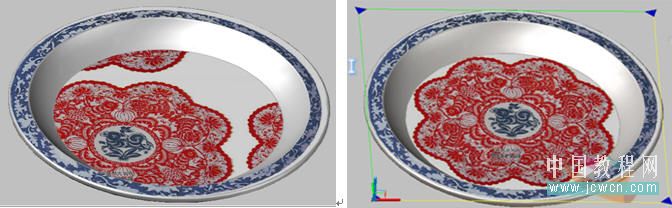

1、用“平面贴图”功能调整“生肖花团”图片到盘中归正的截图(插图7)：
附：插图7
2、用“平面贴图”功能调整“青花”图案到盘上圆环归正的截图(插图8)：
附：插图8
3、用“平面贴图”功能调整“青花”图案到盘身圆环归正的方法类似截图从略。
这样设置和调整操作后，执行“渲染”命令，就得出如下渲染图效果：
附：盘子分面渲染的效果图之二….(青花+生肖团花)的瓷盘
第四、四种材质的分面贴图
如果欲将效果图二的盘身换为八瓣团花，而盘的边子渲染为黄金色，这样就是四种材质的分面了。这里，就还要创建一个黄色的材质，类型：高级金属;颜色：金黄，反射值宜60左右，高了金属色泽嫩白，低了金属老陈，必要时还需设置反射贴图，不然，会使金属色暗淡。这样渲染的效果图如下：
附：盘子分面渲染的效果图之三….(生肖团花+青花边)的瓷盘
第五、兼顾纹理贴图和图形底色的凹凸贴图
凹凸贴图一般是浅灰色显示，但是在“漫射”中可以改变其颜色。然而，既要反映改变的颜色，又要兼顾纹理贴图的色泽，那么还要将“漫射贴图”的滑块调整到适当位置，这样就既有图案，又有较为统一的色彩了，参见插图9光标箭头处所示：
附：插图9
其它材质的参数同前，这样设置后，再执行“渲染”命令，就渲染为赭色压花瓷盘了，如下图所示：
附：盘子分面渲染的效果图之四….赭色压花瓷盘
