EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图
摘要:EVGA是目前NVIDIA最为核心合作伙伴,作为通路商的EVGA,拥有着前端的研发实力和强大的品牌效应,并且源于AndrewHan(EVGA...

EVGA是目前NVIDIA最为核心合作伙伴,作为通路商的EVGA,拥有着前端的研发实力和强大的品牌效应,并且源于Andrew Han(EVGA CEO)与Jen-Hsun-Huang(NVIDIA CEO)两人深层的关系,EVGA永远把握着第一手资源和消息,可以将之注入产品锻造提高品控,这些都能使得EVGA可以在美国显卡消费市场创造出不可轻视的立足之地。

今天我们要评测的是EVGA GeForce GTX 1060 FTW+GAMING ACX 3.0,不过在国内暂无销售,最重要的一点是,它是EVGA GeForce GTX 1060系列中定位Extreme级别的高阶型号。下面就一起来看看具体的评测情况吧!

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图1

GTX 1060 FTW+GAMING(以下都用此简称)中的“FTW+”代表着EVGA在显卡产品线中的定位,其中这里的“FTW+”定位是非公版显卡,在往上就是定位Ultra级别的“CLASSIFIED”和“KP”,同时这款GTX 1060 FTW+GAMING采用的是ACX 3.0的散热器,据EVGA官方宣传,因为散热器风扇的功耗会影响到最大超频的限度,所以他们第三代的ACX散热器拥有比普通散热器低4倍的功耗,从而显卡拥有更稳定、更好的超频能力。

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图2

GTX 1060 FTW+GAMING显卡全长27.8CM,整个ACX 3.0散热器采用的是一体化黑色的配色,同时在表面设计方面有着不同形状的方块点缀(当然这是没有开孔的),无论从哪个角度上观赏,整块显卡都像穿上了Crysis中的生化纳米服一样令人狂喜不已。

中间对称形状的金属铭牌更是立意鲜明,“EVGA”和“GEFORCE”一上一下的排列方式,似乎在诠释着EVGA和NVIDIA深远持久的关系,特别是“GEFORCE”后面的“®”注册商标用得很精粹,而“ ACX3.0 ”散热器的命名却放在了不太显眼的位置,值得一提的是,金属铭牌是可以通过内六角螺丝刀拆除的。

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图3

而ACX3.0散热器上面搭载的是两枚85MM的11叶双滚珠轴承风扇,采用3颗普通的十字螺丝固定,玩家可以轻易拆除清理灰尘也方便,而位于风扇中间的“E”字符号也是EVGA全产品线的统一设计风格,另外从叶片倾向方向就可以看出,GTX 1060 FTW+GAMING散热风扇的转向是逆时针的。

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图4

显卡顶部的LOGO灯设计也极具“NVIDIA”气息,不过连接LOGO灯的供电线是2Pin(一正一负)的,所以实现的是单白色的LED效果。如果不喜欢LED的展示,可以用EVGA的PrecisionX软件关掉或者拔掉2Pin供电线即可。

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图5

因为GTX 1060 FTW+GAMING拥有更高的工作频率,单个8Pin供电接口设计也更为稳定,不过接口没有采用反转设计有点可惜,同时淡蓝色的“FTW”标识也表明着显卡的定位,千万不要小看这些细节,简单的标识是可以培养用户对EVGA品牌的认知度。

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图6

GTX 1060 FTW+GAMING拥有1个DVI-D、1个HDMI接口、3个DP接口,这种接口的组合方案很常见

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图7

包装风格跟ACX3.0散热器是一致的

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图8

随显卡附送的EVGA海报,已经贴在办公室的一角

显卡拆解:采用GTX 1080公版PCB设计,用料更足

全新的ACX3.0散热器是EVGA搭配GeForce 10系显卡一起亮相的,接下来的部分我们看一下这款GTX 1060的ACX3.0散热器特点与PCB用料布局方面。

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图9

AXC3.0散热器有着大量的铝制鳍片,鳍片和热管利用回流焊的方式结合,鳍片可以充分接触到PCB表面覆盖的一体式金属散热板,同时3根8MM的热管经过扁平化处理,与散热铜底座之间接触面积会更大,不过EVGA对于GTX 1060这种级别的显卡,热管和底座并没有做镀镍抛光的精细处理,ACX3.0散热器和2.0在规模和设计方面基本是一致的,只是在布局方面略有不同。

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图10

GTX 1060 FTW+GAMING的PCB上面覆盖了一体化金属散热板,覆盖面积涵盖整块PCB(包括显存、供电等高发热量部分的电子元件),这样一体化的设计可以辅助整块PCB散热的同时,并且可以起到保护加固PCB的作用。

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图11

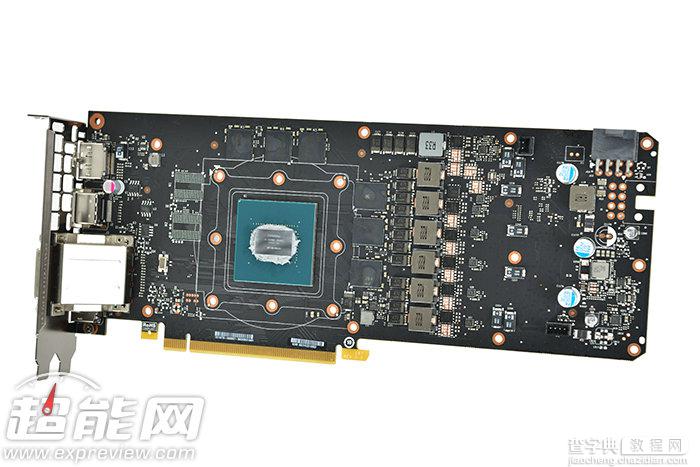

GTX 1060 FTW+GAMING的PCB,沿用的是GTX 1080/1070公版显卡的PCB,设计和布局是一致的,差别在于电子元件用料的不同。

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图12

GTX 1060 FTW+GAMING采用了6+1相供电,每一相对应一个整合的Mosfet,而不是一上一下的排列方式,其中5相为GPU核心供电1相为显存供电,相比GTX 1080公版还要多出一相供电,同时在PCB上有大量钽聚合物电容,使显卡工作时更稳定。GTX 1060 FTW+GAMING的PCB设计非常到位,本来定位中端的GTX 1060,却采用定位旗舰的GTX 1080公版规范PCB,并且只要简单补全了空焊位的相数,就能同时达到了用料充足和稳定性更强的目的。

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图13

GTX 1060 FTW+GAMING输入端采用了台湾立隆OCRZ系列电容,容值270微法,可耐压16V

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图14

三星GDDR5显存

GTX 1060 FTW+GAMING的显存采用了三星GDDR5显存,具体编号为625K4G80325FB-HC25,由6颗8Gb的显存颗粒组成6GB的显存容量,频率可达到8Gbps。

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图15

PCB背面

PCB背面没有配备金属背板,或许是因为EVGA对GTX 1060定位的理解,如果玩家需要,理论上是可以安装GTX 1080/1070公版背板的。

显卡性能测试:Fire Strike图形分领先公版4.5%

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图16

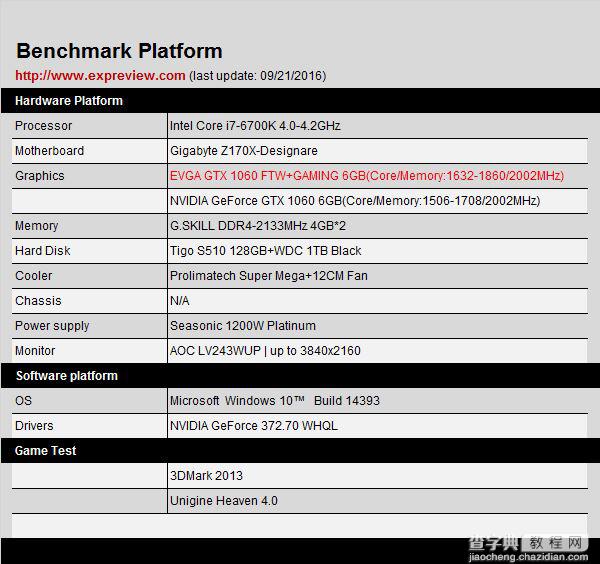

测试平台采用的配置为Skylak平台基础搭建的Gigabyte Z170X-Designare主板,处理器为Intel Core i7-6700K ,内存是G.SKILL DDR4-2133MHz 4GB*2组成的双通道,电源为Seasonic 1200W Platinum,操作系统为Microsoft Windows 10™ Build 14393,驱动程序是NVIDIA GeForce 372.70 WHQL。

本次的性能测试项目,我们会使用3DMark进行Fire Strike、Fire Strike Extreme、Fire Strike Ultra以及Time Spy(DX12)四个项目的理论测试,鉴于目前的3A游戏基本都有采用曲面细分技术,所以Unigine Heaven 4.0也是我们必要的测试项目,测试项目会涵盖1920*1080、2560*1440以及3840*2160三个分辨率。

3DMark Fire Strike:

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图17

NVIDIA GeForce GTX 1060公版 图形分13257

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图18

GTX 1060 FTW+GAMING 图形分13811,领先公版4.2%

3DMark Fire Strike Extreme:

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图19

NVIDIA GeForce GTX 1060公版 图形分6226分

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图20

GTX 1060 FTW+GAMING 图形分6486分,领先公版4.2%

Fire Strike Ultra:

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图21

NVIDIA GeForce GTX 1060公版 图形分2974分

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图22

GTX 1060 FTW+GAMING 图形分3140分,领先公版5.5%

3DMark Time Spy:

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图23

NVIDIA GeForce GTX 1060公版 图形分4065分

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图24

GTX 1060 FTW+GAMING 图形分4259分,领先公版4.7%

Unigine Heaven 4.0 Benchmark(1080P):

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图25

NVIDIA GeForce GTX 1060公版平均帧数达到了64.8帧

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图26

GTX 1060 FTW+GAMING达到了67.3帧,领先公版3.8%

综述以上测试结果,GTX 1060 FTW+GAMING在3DMark测试的四个项目中的表现如下:Fire Strike模式下,此时的测试环境是1080P分辨率,运行速度能达到了近60帧的平均帧数。而在更高的分辨率下,要求更加精细图像处理对显卡性能更是一种严峻的考验,Fire Strike Extreme(2560*1440分辨率)模式可以达到30帧的平均帧数,不过在基于DX12 API的3DMark Time Spy项目中,很遗憾未能达到30帧。而对于更考验显卡曲面细分性能的Unigine Heaven项目中,GTX 1060 FTW+ GAMING能有接近40帧的运行速度是令人欣慰的,总得来说GTX 1060 FTW+GAMING在性能测试部分,图形分平均领先公版4.5%左右,如果想了解更多GTX 1060性能方面的数据,可以参考我们GTX 1060的首发评测。

Precision XOC软件和超频测试:核心最高达2.15GHz

Precision XOC是EVGA针对自家显卡推出的一款超频软件,不支持中文,并且首次使用软件需要输入EVGA账号、显卡S/N码等信息。值得一提的是,这款软件已登录Steam平台,喜欢解锁收集成就的玩家可是说是一个好消息。

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图27

Precision XOC软件界面回归ACX3.0散热器的风格,品牌亲和力十足,放入眼帘是一个极具有科技感和速度感的圆形超频仪表,基础超频模式可调节功耗和温度上限、核心频率以及显存频率,而散热器风扇的转速调节放在了右下角用刻度值来展示,并且支持10个超频配置文档存储,整个超频的调节过程犹如驾驶一部F1赛车一样,而左下角的KBOOST模式如果打开的话,强制Boost频率一直稳定在一个较高的频率数值,会带来较高的功耗和温度,谨慎打开。

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图28

显示器刷新率也能超频

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图29

核心频率与电压固定线性关系的超频模式

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图30

核心频率与电压自定义线性关系的超频模式

Precision XOC软件提供了基本仪表、固定线性关系等几种超频模式,同时结合EVGA的Precision和OC SCanner软件可以更好地超频,另外Precision XOC支持OSD屏显、风扇转速与温度关系调节等功能,有兴趣的玩家可以深入研究下。

风冷极限超频:核心最高达2.15GHz,显存最高达9Gbps

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图31

GTX 1060公版参数(最左),GTX 1060 FTW+GAMING参数(中间)

GTX 1060 FTW+GAMING基础频率1633MHz,标注Boost频率1860MHz,显存频率8Gbps,相对公版GTX 1060频率可以说是一个质的飞跃,而在运行3DMark的时候,实际Boost最高频率可以达到2037MHz的高度。

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图32

超频后Boost频率可达2062MHz,相比默认图形分提高0.8%

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图33

超频后Boost频率可达2100MHz,相比默认图形分提高1.9%

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图34

超频后Boost频率可达2150MHz,显存频率达9Gbps,相比默认图形分提高8.2%,相比公版提高13.5%

GTX 1060 FTW+GAMING采用公版GTX 1080 PCB并且用料更足,我们通过Precision XOC软件来探究下风冷下的极限超频吧。首先把核心频率拉升50MHz,实际Boost频率达到了2062MHz并顺利通过Fire Strike模式,最终图形得分13926分。接下来拉升100MHz,通过测试这时候实际Boost频率已达到了2.1GHz,最终图形得分14079分,此时的跑分相比默认提高了1.9%,而相比公版提高了6.2%。

最后为了发挥出这块显卡的最大潜能,小编把功耗和温度限制拉至最高上限,同时把风扇转速拉至100%确保散热无瓶颈,然后把核心频率拉升120MHz,同时把显存频率拉升500MHz,实际频率Boost频率可达到2.15GHz,显存频率达到等效9Gbps,最终图形跑分达到15050,相比默认图形分提高8.2%,相比公版提高13.5%。

这样的成绩是令人满意的,要知道本身默认实际的Boost频率就能达到2GHz,在这么高频率的基础上也能提升那么多,没有优质的GPU芯片体质和电气性能是不可能达到的高度,不过可惜的是核心频率还不能突破2.2GHz。

散热和功耗测试:满载73摄氏度,单卡功耗112W

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图35

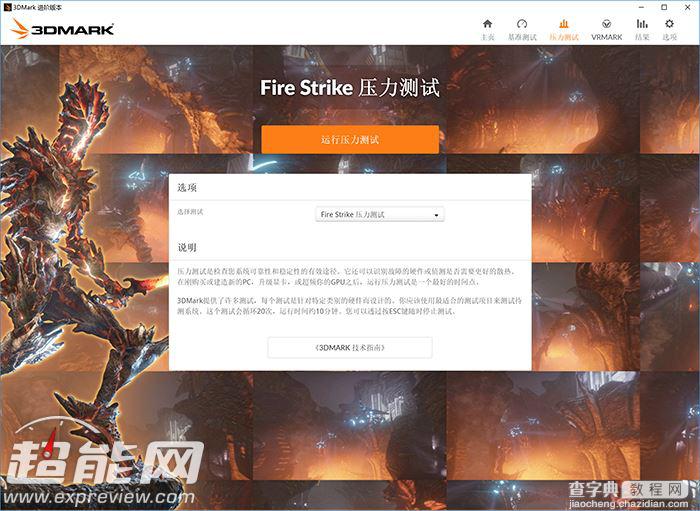

需要说明的一点是,为了探究显卡的散热能力和功耗表现,我们选取的是3DMark中的压力测试项目,据3DMark的官方说法,这个项目是为了考验系统可靠性和稳定性。此项目运行的时候显卡频率较为稳定,并且采用循环20次场景的测试方法,也保证了对显卡的持续高负载状态,运行10分钟以后,温度曲线基本呈直线记录最高温度(封箱空调环境下)。而在功耗测试方面,我们有一套专门的仪器分别测量PCIE插槽供电、显卡外接供电以及整卡功耗,相对测试整机功耗更为准确,同时又能验证显卡是否符合PCIE用电标准。

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图36

GTX 1060 FTW+GAMING是支持风扇智能停转技术的,在待机和进行轻负载工作的时候,风扇是停止工作的,此时的封箱温度只有33度,VDDC电压和频率也较低,当负载上升到一定的程度,显卡温度达到60摄氏度以上,风扇才会开始工作的,这种技术可以延长风扇的寿命,同时免去了风扇运转时候产生的噪声。

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图37

经历过20道场景考验后,GTX 1060 FTW+GAMING顺利通过Fire Strike压力测试,Boost频率最高能达到2012MHz,同时最高温度稳定在73摄氏度,风扇转速最高才1043PRM,运行的时候风扇相当安静,小编坐在旁边几乎听不到显卡有任何动静。

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图38

从待机功耗方面看,GTX 1060 FTW+GAMING的整卡功耗还不到10W,甚至是Radeon RX 480待机功耗的一半不到的瓦特数,而相比上一代Maxwell显卡也要低不少,而在高负载的3DMark Fire Strike压力测试中,GTX 1060 FTW+GAMING整卡功耗才112W,比公版GTX 1060还要低一点点,公版GTX 1060在PCIE插槽中取电相对比较多,这是因为两者PCB用料的差异性以及转换率等因素造成的,总得来说,因为在架构制程以及用料等方面带来实质性的收益,所以GTX 1060 FTW+ GAMING的功耗控制非常优秀。

EVGA LOGO灯展示以及总结:

EVGA GeForce GTX 1060 FTW+GAMING显卡评测和拆解图39

LOGO灯只有单一的白色

不得不说,经历了那么多项测试,足以证明了EVGA GTX 1060 FTW+GAMING是一款优秀全面的显卡,它采用了稳定性强GTX 1080公版PCB设计,PCB用料更豪华从而电气性能更出色,默认Boost频率可达到2GHz,相比公版平均提升4.5%,性能在众多AIC厂商的GTX 1060显卡中脱颖而出。

超频方面,EVGA Precision XOC软件界面友好,功能也齐全,利用它进行风冷极限超频的时候,核心频率可以达到2.15GHz,显存频率9Gbps,3DMark Fire Strike图形分轻松破15000分。而在运行3DMark压力测试的时候,风扇转速仅仅才1000RPM出头,几乎是听不到任何风扇产生的噪声,同时最高温度稳定在73摄氏度,这就是ACX3.0散热器的效能。

最后的最后,关于价格和购买方法,目前这款EVGA GTX 1060 FTW+ GAMING尚未在国内出售,而在美国EVGA官方网站上售价319.99美元,喜欢的玩家可以通过海淘的方式带回,并且不用担心EVGA的保修政策,因为它是全球3年联保的。
