炎热的夏天已经到了，在酷热中，人如果不能及时的降温，就会中暑。电脑如果散热不好也会“中暑”。映众是一家出色AIC厂商，其冰龙系列超级的散热性能加上极高的性价比使它深入众多玩家心里，所以这次NVIDIA GeForce GTX 10系列也理所当然地也有他们一席。下面小编给大家带来映众GTX 1070 冰龙超级版显卡，看看历经五代的大力神散热器表现如何，当然也要看看它的性能。下面就详情来看看了解下吧！
说到显卡的散热，目前主流的显卡还是采用风冷。这其中显卡风扇起到了至关重要的作用，散热风扇产生的气流能快速的带走GPU核心产生的热量。目前市售的显卡中有不少采用了双风扇或者是三风扇的散热方案，这次映众GTX1070冰龙超级版这次采用的四风扇的设计还是很少见的，在常规正面三风扇散热的基础上，映众在显卡顶端另配备了一个小型风扇进行气流的转换。
显卡及包装
映众作为NVIDIA的AIC厂商，其产品一直受到DIY爱好者的喜爱，玩家们喜欢映众冰龙系列产品，不仅因为其强劲的性能，更重要的是其是在温度和噪音的控制上不一般的表现。在这次GTX1070推出之后，映众也在第一时间推出了非公版的GTX1070即GTX1070冰龙超级版，上文所说的四风扇散热只是其中的一个特色，还有什么其他特色，以及温控表现究竟怎样，一起来看我们的测试吧。
显卡侧面
从GTX400时代开始，冰龙显卡就一直坚持在每一代产品上都采用全新设计量身定做的散热方案，这一代的Pascal显卡当然也不例外。映众GTX1070冰龙超级版采用第五代全新HerculeZX4AirBoss散热器，整体上银灰色的流线型外观显得非常时尚大气，而红色的SLI卡槽罩则使显卡更显灵动，在使用SLI功能时，玩家可以选择自由的将该罩拆卸。散热器采用金属铸造，并经过磨砂处理，摸上去的手感非常的好。此外还有两条灯光带贯穿正面三个风扇。
正面两条灯带
而在显卡顶部，最突出的就是这个特殊的小散热风扇，风扇横跨了显卡散热器和后部的背板，看起来非常的小巧。显卡背部采用了和前部散热器相同的黑色金属背板，金属背板可以有效防止显卡因为自身重量过重而导致弯曲的情况。加上这次的显卡广泛使用了轻质的金属材料，所以显卡实际的重量比目测的要轻很多。
映众GTX 1070冰龙超级版拆解：完整公版PCB
接下来我们将对这“条”冰龙进行拆解，一方面对第五代的百变大力神散热器进行剖析，另一方面也看看这款显卡的PCB和用料与公版相比究竟如何。
第五代百变大力神散热器
第五代的百变大力神散热器相比上一代的用料基本是一致的，都是采用了3根8mm热管和2根6mm热管的组合，底座是镀镍铜底，一共有123片铝质散热鳍片比上一代的118片多出5片，而布局方面和上一代的略有不同。
A.P.C.S.供电散热系统
GTX 1070冰龙超级版的PCB上有一块一体式散热片覆盖在显存和供电的MOSFET上，然后通过两根6mm热管把热量传递到显卡顶部的小型散热器上，并且由那个5cm的小风扇负责把热量排出，这个就是映众独有的A.P.C.S.供电散热系统。
GTX 1070冰龙超级版PCB

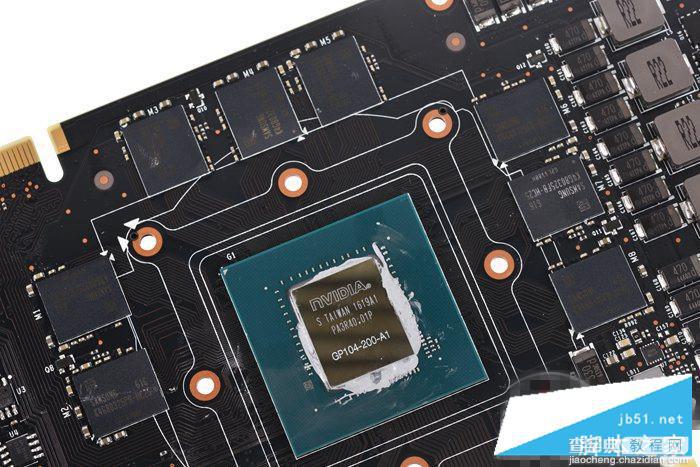

GP104-200-A1核心
我们都知道映众的冰龙系列一直是众多非公显卡中为数不多使用公版PCB的显卡之一，虽然非公版的PCB能堆更多的用料，但始终公版PCB的设计方案都是最稳定的，所以这也是映众多年来坚持使用公版PCB的原因。
GTX 1070冰龙超级版6+1相供电
GTX 1070冰龙超级版使用的是PG411公版PCB，不过公版的GTX 1070供电只有4+1相的供电，而冰龙超级版把剩余的两相都补全了，升级成6+1相比公版GTX 1080的5+1相还要多出1相。
日本的富士通电容
与我们之前所测试的GTX 1070/1080不同，GTX 1070冰龙超级版虽然也是公版的PCB但它用的电容是来自日本富士通的电容，而公版的电容是来自台系立隆。
台湾力智半导体的PWM芯片：uP9511P主控芯片

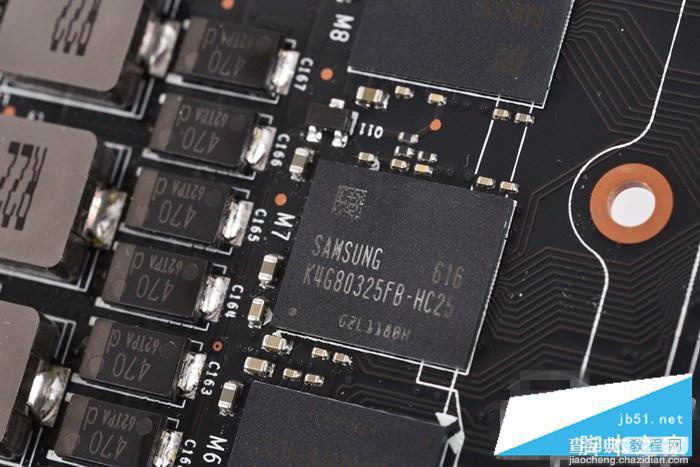

GTX 1070冰龙超级版的显存
GTX 1070冰龙超级版使用的显存和公版一样都是来自三星的显存，编号为K4G8032FB-HC25，频率是8Gbps，容量则为8Gb，总体规格比上一代GTX 900系列的显存都要高不少。
顶部散热风扇
针对GPU部分，映众采用了三风扇五热管的风冷方案，全新的HerculeZX4AirBoss对热管配置进行了升级，从5根6mm直径热管升级为2*8mm+3*6mm，进一步地提升了散热性能。同时针对此前Herculez散热器在运输过程中可能受压变形的问题，此次HerculeZAirBoss也做了全面的改进，在散热鳍片中加入了固定条，同时在背板上也对应设置了防撞金属模块，以彻底解决此问题。
显卡热管
由于此次NVIDIA专门针对GTX1070推出了专用的SLI桥接器，但SLI桥接器对于散热器的体积会有一定的要求。全新的HerculeZX4AirBoss散热器巧妙地设计了一个可拆除式的SLI罩，在使用SLI时，只需要使用六角螺丝刀就可以轻松拆除。此外，针对SLI的散热要求，散热器在侧边增加了很多入风口，以增加进风量，让玩家在组建SLI时也能轻松的控制显卡的温度。
显卡供电模块
个性化方面，全新HerculeZX4AirBoss在侧面采用了RGBLOGO负载指示灯，ICHILLLOGO灯有蓝、绿、红三种颜色，分别代表空载、轻载、重负载三个状态，玩家轻松的通过LOGO灯的颜色了解到显卡的负载情况。此外，在显卡正面也设置了两根红色的灯带，方便玩家组建个性化的MOD机箱。
显卡散热器
除了全新的HerculeZX4AirBoss散热器外，映众（Inno3D）GTX1070冰龙超级版的PCB方案在公版基础上也做了增强，其在PG411公版方案上增加为6+1相供电（公版为4+1相），外接供电为单8Pin，全数字供电，这样一来可以为显卡超频提供更多的潜力。显卡基于16nmFinFET工艺GP104核心，内建1920个CUDA核心。支持最新的GPUBoost3.0技术，可获得更高的GPU动态加速频率，核心频率为1620MHz，Boost频率为1822MHz强大的性能保障了玩家运行4K分辨率游戏以及VR设备时有更好的画质及更高的显示帧率。
显卡视频接口
接口部分，映众（Inno3D）GTX1070冰龙超级版配备的是与FE版相同的1个DVI-D、1个HDMI、3个DisplayPort的组合，支持7680x4320的超大分辨率。支持四屏输出。
测试平台硬件环境一览
为保证测试能够发挥显卡的最佳性能，本次测试平台采用最强酷睿芯——Intel酷睿i7-5960X处理器、技嘉X99芯片组主板、影驰GamerDDR4-24008GB四通道内存、安钛克1200w金牌电源组建而成。详细硬件规格如下表所示:
| 测试平台软硬件配置 | ||
| 核心配件 | ||
| CPU | Intel | 酷睿i7-5960X |
| 主板 | 技嘉 |
GA-X99-GamingG1WIFI |
| 核芯显卡 | 无 | 无 |
| 内存 | 影驰 | GamerDDR4-24008GBx4 |
| 硬盘 | 浦科特 | PX-512M6S+ |
| 电源 | 安钛克 | HPC-1200 |
| 系统及驱动程序 | ||
| 操作系统 | MicrosoftWindows10 | |
| 主板驱动 | Intel芯片组驱动 | |
| 显卡驱动 |
NVIDIAGeForceGameReadyDriver（368.39WHQL） |
|
| DirectX环境 | DirectX11 | |
| 帧数监控 |
Fraps3.5.1orBenchmark |
|
测试用主板：技嘉GA-X99-GamingG1WIFI

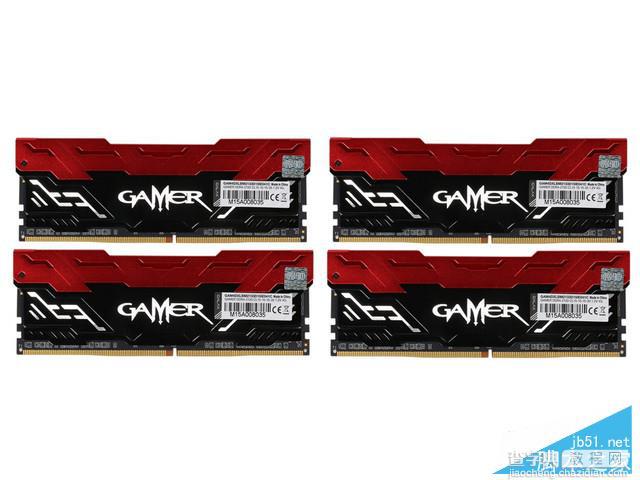

测试用内存：影驰GAMERDDR4-24008GB*4（玩家主场电竞内存）
测试用固态硬盘：浦科特PX-512M6S+
测试平台软件环境一览
为保证系统平台具有最佳稳定性，本次产品测试所使用的操作系统为MicrosoftWindows10正版授权产品，除关闭自动休眠外，其余设置均保持默认，详细软件环境如下表所示。
| 测试平台软件环境 | ||||
| 操作系统 | MicrosoftWindows10专业版 | |||
| （64bit/版本号：10586） | ||||
| 主板芯片组驱动 | IntelChipsetDeviceSoftware | |||
| （WHQL/版本号：9.2.3.1022） | ||||
| 显卡驱动 |
NVIDIAGeForceGameReadyDriver |
|||
| （版本号：368.39WHQL） | ||||
| 桌面环境 | MicrosoftWindows10专业版 | |||
| （2560×1600/32bit/60Hz） | ||||
在测试成绩方面，理论性能测试用得分来衡量性能，数值越高越好；游戏性能测试用游戏自带Benchmark及游戏中平均帧数来衡量性能，数值同样越高越好。
理论性能测试：3DMarkFireStrike
于北京时间2013年2月5日推出的新3DMark，采用全新界面设计，除了测试分数，还会展现每个场景测试期间的实时曲线，全程记录帧率、CPU温度、GPU温度、CPU功耗。新3DMark取消了传统的E、P、X模式，取而代之的是根据负载不同所推出的三个场景，其中FireStrike专为基于DirectX11显卡搭建的高端游戏平台，而CloudGate则支持基于DirectX10环境的主流硬件，IceStorm则支持入门级DirectX9设备、手机、平板电脑等等。
3DMarkFireStrike
3DMarkFireStrikeExtreme成绩
通过新版3DMark中的Extreme测试，我们得出结果，映众GTX1070冰龙超级版显卡在Extreme这样的2K分辨率下搭配i75960X处理器跑出了总成绩8455的成绩，其中图形分数更是达到8989分，逼近了9000分大关，分数远超公版，成绩十分不错。
游戏性能测试：《古墓丽影：崛起》
《古墓丽影：崛起》是由SquareEnix负责发行的跨平台系列动作游戏。《古墓丽影：崛起》则是讲述劳拉在变成了一个强者之后是如何继续她的冒险之旅的。这一次故事的发生地点从日本的邪马台转移到了俄国冰天雪地的西伯利亚地区，劳拉要在这里寻找俄国的“亚特兰蒂斯”城，解开众多的谜团。画面将支持超高清的4K游戏画面，游戏图片的精美程度不仅令人赞叹。PC版画质选项中玩家还能够调节纹理、阴影、环境遮挡、景深以及细节层次等等选项可以调节，画面选项更加丰富。
《古墓丽影：崛起》
《古墓丽影：崛起》帧数实测
《古墓丽影：崛起》是最新推出的一款探险类游戏，该游戏支持DX12，所以我们用该游戏测试显卡的DX12性能，可以看出在2K分辨率下帧数为72.7帧，可以完美运行游戏，在1080p分辨率下，更不在话下，为108帧。运行起来毫无压力。
游戏性能测试：《全境封锁》
《全境封锁》是一款开放世界第三人称射击角色扮演大型多人在线网络游戏。游戏设定在瘟疫爆发后的美国，玩家作为“全境封锁”计划的部队，在“黑色星期五”后的美国寻找一线生机。该作的大背景同《辐射》系列很类似，都是描绘大灾难后的世界，玩家需要在这个混乱的世界中寻找一线生机，可以说生存是玩家唯一的选择。
《汤姆克兰西：全境封锁》
《汤姆克兰西：全境封锁》帧数实测
《全境封锁》是今年推出的一款FPS射击大作，其中包含了大量烟火以及爆炸的粒子效果，对显卡的要求较高。可以看到在2K和1080P分辨率下映众GTX1070冰龙超级版都保持了60帧以上的成绩，可以保证玩家有较好的游戏体验。
游戏性能测试：《DOOM4》
《毁灭战士4》是Bethesda开发的第一人称射击(FPS)游戏，它由idTech6引擎制作，也是在该引擎上之作的第一款游戏，强有力的引擎支持，为《毁灭战士4》带来了精美逼真的游戏画面，游戏的世界比上一代更加庞大，敌人也将更加难应付，同时射击感也更加优秀。多人模式可以自建游戏元素，包括装甲、建筑及怪物等，这将带给玩家高度定制的游戏体验。
《毁灭战士4》
《毁灭战士4》帧数实测
《毁灭战士4》是一款刚推出的射击游戏，该游戏对显卡的要求还是有点高的，推荐畅玩的配置的是GTX970，但是映众GTX1070冰龙超级版的整体表现还是很强的，在4K分辨率下游戏的帧数也达到了60帧，像2K、1080p分辨率帧数更超过了100帧。
DX12性能测试：《杀手6》
《杀手6》是一款IoInteractive制作、SquareEnix发行的动作冒险游戏。在本作中，主角要进行的任务地点包括了广州，香港，维也纳等地，我们熟悉的老牌杀手47，要在ICA的帮助下展开全球范围的猎杀行动。《杀手6》中专业的杀人方式，极具逼格的过场，沙盘式玩法，恰到好处的音乐搭配，极具重玩性与可玩性，场景内丰富的细节，都使游戏的可玩性相当不错。
《杀手6》
《杀手6》帧数实测
《杀手6》也是一款支持DX12的游戏，我们在DX12模式下测试显卡对DX12游戏的支持。可以看出在2K分辨率下游戏的帧数是71帧，而在玩家更常用的的1080分辨率下帧数更高为95帧。这样的帧数都超过完美运行的60帧。
DX12性能测试：《奇点灰烬》
《奇点灰烬》是一款Stardock制作的即时战略游戏。该作采用OxideGames的Nitrous引擎打造，背景设定在遥远的未来，那时人类完全以意识形态存在，人们已经掌握了上帝一样的力量。但是人类发现自己已经处于战争之中，敌人就是一个叫做“Haalee”的具有意识形态的AI，企图推翻人类在宇宙之中的统治地位。
《奇点灰烬》
《奇点灰烬》帧数实测
《奇点灰烬》是全球首款DX12游戏，我们主要使用该游戏测试映众GTX1070冰龙超级版这块显卡的DX12性能，从测试中可以看出该显卡可以很好的支持DX12。在1080P和2K分辨率下，游戏的帧数都超过了60帧，分别为65帧和70帧，运行起来毫无压力。
显卡功耗以及温度测试
对于高端游戏看显卡来说，功耗和温度仍旧是我们参考的必要数据，因为这些数据听起来好像是和性价比没什么关心，但它作为辅助属性密切影响玩家的实际游戏体验，更高的功耗会带来更多噪音和温度，因此我们应该全角度评价产品，而不是仅仅通过性能和价格。
温度方面我们将继续采用Furmark来进行测试，考虑到不同游戏之中，显卡的负载率不同，尤其是低分辨率和高分辨率的负载率差异会让显卡的功耗完全无法测算平均数值。因此我们需要采用Furmark这样的权威性烤机软件，让GPU芯片之中每一个运算单元完全满载，充分发挥供电最大化的状态才能得出准确的成绩。
显卡烤机温度为62°
在烤机环节，映众这块显卡果然不负众望，四风扇散热的效果确实很好，经过五分钟的烤机测试，显卡最终的温度稳定在62°左右，显卡的主频仍能保证在1.9GHZ左右。作为一块次旗舰级的显卡，这样的温度表现可以说是完美，这也是我们目前测试过得最好的烤机成绩。
平台功耗测试成绩
整个平台的功耗还是比较令人满意的。待机功耗约65W左右，而烤机过程之中的峰值满载功耗则是271W，这个成绩是我们测试过的非公GTX1070中较低的，这样的功耗表现使玩家不用担心自己的电源不会带不动显卡。我们这里的是极限功耗测试，在一般的使用中是很难达到这么高的功耗的。
显卡评测总结
有玩家可能会担心四风扇会不会造成很大的风扇噪音，该显卡搭载了风扇智能启停技术，在较低负载情况下，风扇会停止旋转，为玩家营造一个零噪空间。即使是风扇全速旋转，感觉到显卡的噪声也是在可以接受的范围内。另外显卡顶部的小风扇也不只是个风扇，它与显存散热片、供电模块散热片，组合成了一个小的散热系统，可以加速供电模块的散热。可以看出映众为了显卡的散热也是下了一番功夫。
风扇特写
现在的很多厂家一味的追求超高性能，却忽略了其他很多影响玩家体验的因素，比如说显卡的散热。笔者周围的许多朋友淘汰老显卡都不是因为显卡性能不足，而是因为显卡温度过高导致经常死机，或者显卡风扇声音过大。而映众旗下的冰龙品牌一直就将冷静散热作为自己的主打，从我们的测试来看，这款GTX1070冰龙超级版散热强的名副其实。
显卡背面
更好的散热设计配上出色的性能、扎实的用料搭配超公的供电，也许这就是为什么冰龙显卡一直可以在玩家群体中获得较高评价。它让显卡在面对炎炎夏日的“烤验”也不会影响其正常的发挥，玩家也可以在酷夏中里畅玩各类大作了。还有一点就是玩家一直追求的稳定以及性价比的特点在这款显卡上表现的淋漓尽致。
顶部小风扇
该显卡目前的售价为3599元，比GTX1070的FoundersEdition价格仅高出了100元。这也充分说明了映众高性价比的特色。夏日炎炎，出门游玩需要充分做好防暑降温，所以在家宅着玩游戏是个不错的选择，而这款GTX1070冰龙超级版则是你夏日中游戏的绝佳拍档，近期想升级显卡的玩家不妨多关注一下。
