在设计企业，如何加强信息管理是行业所面对的普遍问题。在探寻解决问题思路的时候，大多数人把目光放在了PDM、EDM软件上面。可是，通用性的PDM、EDM软件不能很好的与多样化的CAD软件进行紧密集成，这导致了管理系统只停留在文档的管理层面，而对数据管理往往束手无策。
三联推荐：点击免费下载浩辰CAD
作为浩辰CAD制造业解决方案的核心，浩辰CAD图文档协同管理系统很好的解决了该问题。针对不同软件，浩辰CAD图文档协同管理系统可以定义与CAD数据交互的接口文件，同时也可针对不同CAD软件的特性对硬件进行灵活配置。在下面的CAD教程中，我们将以三维的Pro/E文件为例，介绍一下具体应用的配置情况：
1、安装接口
在【系统设置】模块中点击【安装CAD接口】，系统会弹出【安装CAD接口】的窗体(如图1)：
图1
以安装Pro/E接口为例，我们需要选择Pro/Engineer标签以及Pro/E的软件版本，然后点击【浏览目录】，选择Pro/E的安装目录(如图2)：
图2
完成设置之后按【安装】，确认【启动命令】栏内正确地显示出了启动命令的路径。
2、Pro/E属性映射
浩辰CAD图文档协同管理系统可以将Pro/E中的属性与系统中的属性作映射，但需要先整改图纸，并在图文档系统中作出设置上的准备。
首先，在Pro/E图纸中创建属性，其中类型需要设置为【字符串】(如图3)：
图3
规定好需要哪些参数之后，我们需要在图文档系统中作出映射，具体设置可以点击【系统设置】大模块下的【安装CAD接口】(如图4)：
图4
点击【属性映射】，弹出【CAD图纸属性映射】窗体，之后点击【重新配置】选择框，出现【提取】命令按键(如图5)：
图5
点击【提取】，弹出选择窗体，选择刚才定义好属性的图纸，点击【打开】，图文档系统将检测该图纸中的属性，并显示出此窗体内选择每个图纸属性对应的“文档属性”和“零部件属性”(如图6)：
图6
设置完成之后，点击【确定】，便完成了属性的映射。
这样，在Pro/E中输入的零部件的参数就能够检入到图文档系统中，如果我们修改了这些参数，只要通过【检入】命令，就会使图文档系统中的参数同步修改。
同样，当系统默认的“文档属性”和“零部件属性”不足以满足我们需求时，我们可以自定义属性，操作步骤如下：

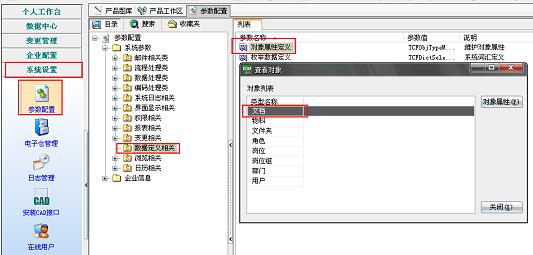

在【系统设置】大模块下的【参数配置】中，选择【数据定义相关】，在【列表】中双击【对象属性定义】，系统弹出【查看对象】窗体(如图7)：
图7
如要新建“文档属性”就双击【文档】(如要新建“零部件属性”就双击【物料】)，在系统弹出的【查看对象属性】窗体中点击【新增】，系统会弹出【对象属性维护窗体】。

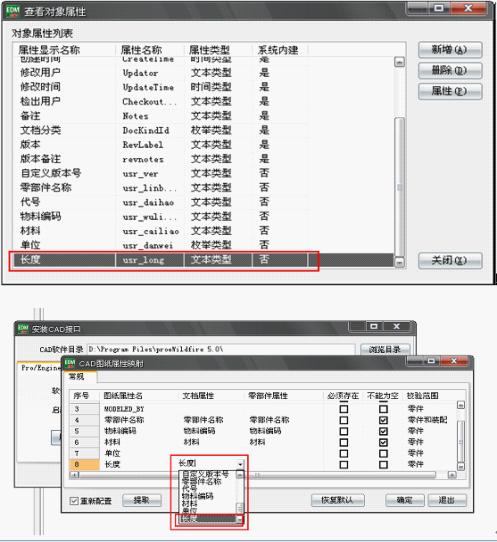

在此窗体中输入属性“名称”与“显示名”，完成之后点击【确定】(如图8)，这样就完成了我们所需要的操作。
图8
从我们的操作实例来看，借助于浩辰CAD图文档协同管理系统，我们可以很方便的完成接口安装与属性映射，这将帮助我们更好的应对设计企业的信息管理问题。(浩辰CAD图文档协同管理系统2011版软件下载可登录浩辰CAD官网：http://www.gstarcad.com /cad_129_77.html )
