浩辰CAD暖通教程之地热盘管绘制
摘要：在目前的采暖设计中，地板供暖因其节能、舒适、占用面积小等特点得到广泛的青睐，并已在北方地区的建筑中获得大面积使用。而在地板供暖的设计中，我们...
在目前的采暖设计中，地板供暖因其节能、舒适、占用面积小等特点得到广泛的青睐，并已在北方地区的
建筑中获得大面积使用。而在地板供暖的设计中，我们通常需要设计地热盘管以实现预期的功能。在今天
的CAD教程中，我们就来介绍一下地热盘管的方法(采用的工具为浩辰CAD暖通2012软件，读者可以登录浩
辰CAD官网下载)。
首先，依次点击【分户计量】—【地板采暖】—【地热盘管】，软件会弹出对话框(如图1)。在对话框
中，我们可以选取盘管形式，绘制任意间距规则图形的盘管。
图1
若要绘制简单盘管，我们可以在盘管形式中选择简单选项，在盘管形式下拉菜单中选择多种形式的盘管，
有回型、中回型、水平梳型、垂直梳型、水平蛇型、垂直蛇型、单回转型、交叉型共8种形式。在本篇教
程中，我们选择了回型。
在绘制参数中，我们可以选取管道间距、距墙间距的实际数值(在右边下拉菜单中，系统则列举了管道间
距的推荐取值)，选取之后软件生成简单盘管(如图2)。
图2
三联推荐：点击免费下载最新版浩辰CAD 查看更多浩辰CAD教程

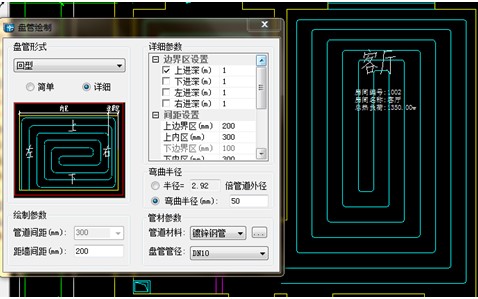

那么，如果我们要绘制更为复杂的盘管，应该如何操作呢?我们可以点击【详细】按扭，软件会弹出详细
布置的对话框(如图3左)。
图3
与简单绘制内容比起来，详细绘制多出了右侧部分选项，用户可以按照不同的盘管形式设置边界区进深值
;还可按照不同的分区，设置各区内的管盘间距、盘管的弯曲半径;对于管材参数来说，我们既可在管材
或管径右方下拉菜单中可进行选取，也可通过旁边按扭进入管材管径管理器选取。
从上图的绘制图形样图我们可以看出，由于在间距上进行了更详细的设置，因此上方与其它三个方向盘管
间距不同。
