中望CAD教程之绘制圆环
摘要：1.命令格式命令行：Donut(DO)菜单：[绘图]→[圆环(D)]圆环是由相同圆心、不相等直径的两个圆组成的。控制圆环的主要参数...
1.命令格式
命令行：Donut (DO)
菜 单：[绘图]→[圆环(D)]
圆环是由相同圆心、不相等直径的两个圆组成的。控制圆环的主要参数是圆心、内直径和外直径。如果内直径为0，则圆环为填充圆。如果内直径于外直径相等，则圆环为普通圆。圆环经常用在电路图中来代表一些元件符号。
2.操作步骤

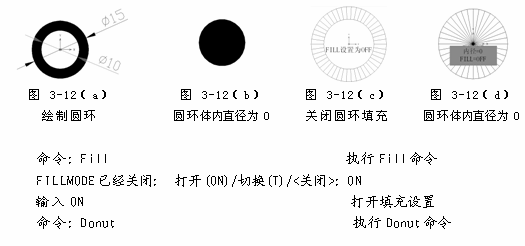

以图 3-12(a)为例，绘制圆环，按如下步骤操作：
圆环命令的选项介绍如下：
两点(2P)：通过指定圆环宽度和直径上两点的方法画圆环。
三点(3P)：通过指定圆环宽度及圆环上三点的方式画圆环。
T(切点、切点、半径)：通过与已知对象相切的方式画圆环。
圆环体内径：指圆环体内圆直径。
圆环体外径：指圆环体外圆直径。
3.注意@
1) 圆环对象可以使用编辑多段线(Pedit)命令编辑。
2) 圆环对象可以使用分解(Explode)命令转化为圆弧对象。
3) 开启填充(Fill=on)时，圆环显示为填充模式，如图3-12(a)和(b)。
4) 关闭填充(Fill=off)时，圆环显示为填充模式，如图3-12(c)和(d)。
