AutoCAD制作逼真盘子
摘要:1、利用多线段绘制多边型2、extrude对该多边形拉伸,高度-50,角度53、只选用端点跟踪模式,对刚才的底边用多线段作辅助线4、偏移复制...

 1、利用多线段绘制多边型

AutoCAD制作逼真盘子1

AutoCAD制作逼真盘子2

2、extrude对该多边形拉伸,高度-50,角度5

AutoCAD制作逼真盘子3

3、只选用端点跟踪模式,对刚才的底边用多线段作辅助线

AutoCAD制作逼真盘子4

4、偏移复制辅助线,并删除上一步的辅助线

AutoCAD制作逼真盘子5

5、对新的多边形面再拉伸45度

AutoCAD制作逼真盘子6

6、坐标定位后在第二个多边柱作辅助线,并向内偏移复制10 ,删除辅助线

AutoCAD制作逼真盘子7

7、第三次拉伸后

AutoCAD制作逼真盘子8

8、对三个实体并集

AutoCAD制作逼真盘子9

9、抽壳处理,选择顶面,厚度选择5

AutoCAD制作逼真盘子10

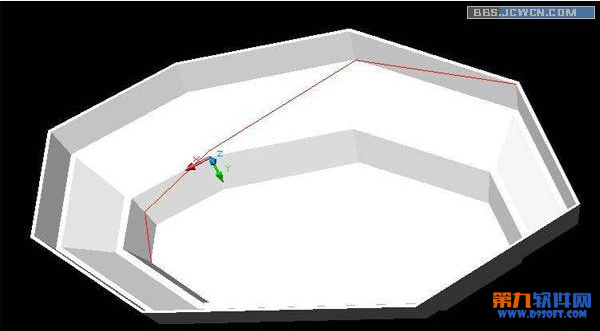

10、最后是坐标定向在预定平面连线,从顶到底。 最后一部要消隐后连线,不然线条太多眼花哈

AutoCAD制作逼真盘子11
