这次CAD教程带来AutoCAD2013旋转对象功能详解。旋转对象是指将指定的对象绕指定的点(基点)旋转指定的角度。

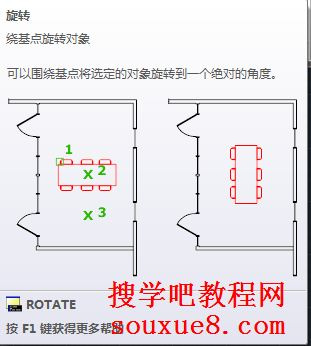

图01
1.选择AutoCAD2013“修改”工具栏“旋转对象”工具 ;或执行命令ROTATE。
图02
2.AutoCAD2013命令提示：
图03
选择对象：(选择要旋转的对象)。
3.选择对象：(也可以继续选择多个对象，一起旋转)或按空格键结束选择。
图04
4.指定基点：(指定旋转基点)基点即要移动的那个点，选择对象将以选择的基点为中心旋转。
图05
如下图，我们选择螺丝底部点为基点。
图06
5.指定旋转角度，或[复制(C)/参照(R)]<0>：
图07
图08
(1)指定旋转角度：
确定旋转角度。如果直接在“指定旋转角度,或[复制fCy参照(RJ]:”提示下输入角度值后按空格键或空格键,即执行默认项,AutoCAD2013将选定的对象绕基点旋转该角度。
如输入90后按空格键;(可见对象以所确定基点为中心旋转90°)。
图09
图10
如输入-90后按空格键;(可见对象以所确定基点为中心旋转-90°)。
注：在默认设置下，角度为正时沿逆时针方向旋转，反之沿顺时针方向旋转。
(2)复制(C)
以复制的模式旋转对象,即创建出旋转对象后仍在原位置保留源对象。执行该选项后,根据提示指定旋转角度即可。
单击【复制】
图11
输入要旋转复制的角度，如-60后按空格键。
图12
即可复制出旋转角度-60的效果图：
图13
(3)参照(R)
以参照方式旋转对象。
单击【参照】
图14
执行该选项,AutocAD2013提示:
指定参照角：(输入参照方向的角度值后按空格键)如输入80后按空格键。
图15
指定新角度或[点(P)]<0>：(如输入新角度40后按空格键)。
图16
执行结果:AutoCAD2013旋转对象,且实际旋转角度=输入的新角度一参照角度。
得到效果如图：新角度40°减去-参照角度80° =实际旋转角度。
40-80=-40°
也就是实际旋转角度为-40°
图17
