使用CAD时常见线段、线条的删除方法
摘要:1、如何删除CAD中重复线段两条线段完全重叠在一起,这样选取:你按住Shift键再用鼠标左键单击该重叠的线段,看显示的是否你想要的那条,如果...

 1、如何删除CAD中重复线段

两条线段完全重叠在一起,这样选取:你按住Shift键再用鼠标左键单击该重叠的线段,看显示的是否你想要的那条,如果是就回车,就算选定了,继续下边的操作。如果不是再点击鼠标切换线段。

2、如何删除cad图形中重复线条

现象:我需要在图形中求出各图形面积,因为有重复实线条,有时面积会算错。

请问高手能否有什么好的方法查找出来删除。

下载个ycut2006线切割软件是靠cad 来运行的里面就有个功能直接点一下就可以删除重复线条!cad 软件版本不要超过2006的要不然用不起来!

3、CAD 怎么一次性删除所有重复图形

用filter命令,对象选择过滤器,设定选择条件,添加,后按提示操作。删除就行了。

4、CAD如何删除交叉点中间线段

三条线相交如何删除多余线段 只留下三角形

使用命令“trim”

当提示:“选择剪切边...选择对象或 <全部选择>:”的时候直接回车。

当提示:“选择要修剪的对象,或按住 Shift 键选择要延伸的对象”的时候依次点击要删除的地方。

5、在CAD如何将重复的线段与直线连接

cad如何将直线与圆弧链接,而且需要圆弧重复链接,就是一个直角,倒圆角后,将圆弧在画一遍,然后再连接起来,做好后切割图的效果是圆角切割两遍或者三遍(是整体的,不是一个一个的线段)

首先将你画的多个圆弧连接起来,然后,点击”编辑多段线”命令,然后键盘上输入”J”,即合并的命令,然后框选住所需对象,或用鼠标各个点击所需对象,然后,回车,操作完成.这时,你可看到,你所要求的结果.哈哈,试试看,祝你成功!

6、2004版的cad如何删除多余的突出线段啊?

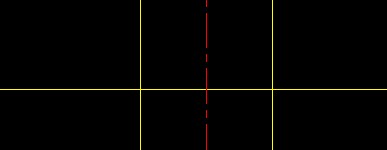

用修剪命令,快捷键命令为tr,见附图

7、CAD如何修剪多余的直线

我用的是CAD2004,3根线交叉怎么样去掉多出来的2个小线段。

使用CAD时常见线段、线条的删除方法1
