使用CAD标注尺寸公差的方法
打开CAD软件后，在工具条上点击矩形按钮。在屏幕上随便画个矩形，然后在上方的工具栏上点击标注里的线性，对这个所画的矩形尺寸进行标注。

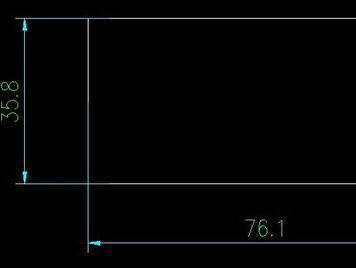

从图中可以看到尺寸标出来后，矩形的长度和宽度有小数也没有公差。假设现在要修改成这个矩形的长度是75，宽度是35。它们的上公差是+0.2，下公差是-0.3。
双击长度方向尺寸76.1，弹出标注内容的对话框。这里便可以对尺寸和公差进行修改，在基本尺寸把76.1改成75。勾选偏差，输入上偏差0.2，下偏差-0.3。
单击确认后，我们可以看到下面长度方向的尺寸由原先的76.1变成了我们所要修改的尺寸。
用同样的方法，宽度方向的尺寸双击后，把原先的尺寸修改成35，然后再设置下所需要的公差。单击确认后，以下便是图纸的最终结果。
