如何在CAD中将三维实体转换为三视图
摘要：三维实体画好以后，可以观赏，也可以截成图片，固然漂亮、直观，但很多信息传递不到。因此，只有把三维实体转成三视图，才是最实用的，可以反映三维实...
三维实体画好以后，可以观赏，也可以截成图片，固然漂亮、直 观，但很多信息传递不到。因此，只有把三维实体转成三视图，才是 最实用的，可以反映三维实体的各个部位的详细信息。 而怎样才能将所画好的三维实体用三视图的形式表达出来，是很 多绘图者比较头疼的事情。在平面里参照三维实体一步步地画，固然 可以画出，但既费时又费力，且往往容易遗漏很多信息。
那么，能否在AutoCAD中将三维实体直接转换成三视图呢?答案 是肯定的。下面我就详细介绍这样的操作——三维实体转三视图。在 转换的过程中，要用到2个命令……“设置视图(solview)”、“设置 图形(soldraw)”，这2个命令在CAD的各个版本中都有，是通用的。

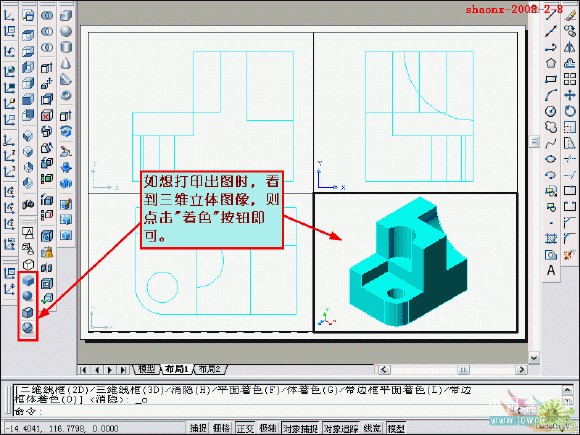

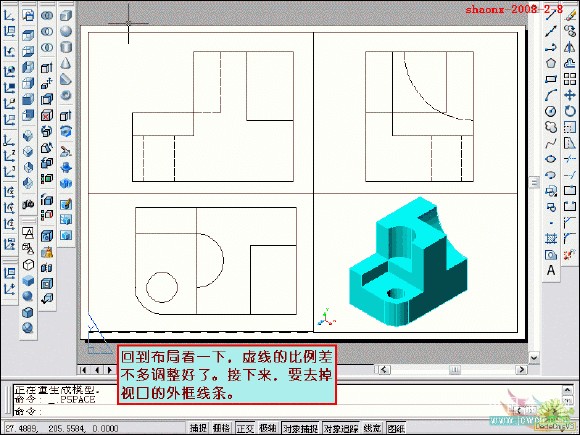

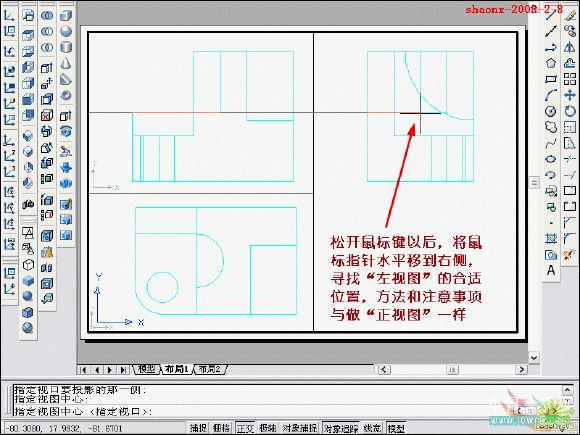

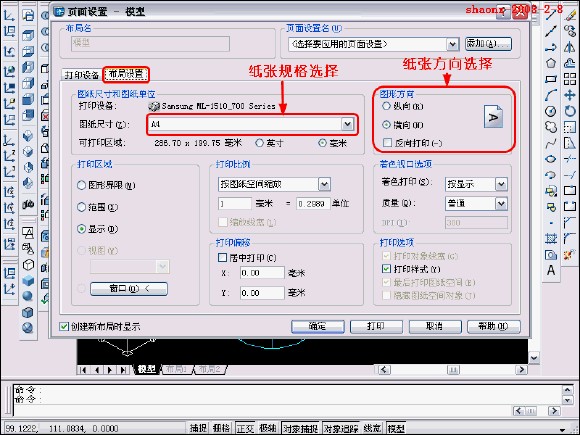

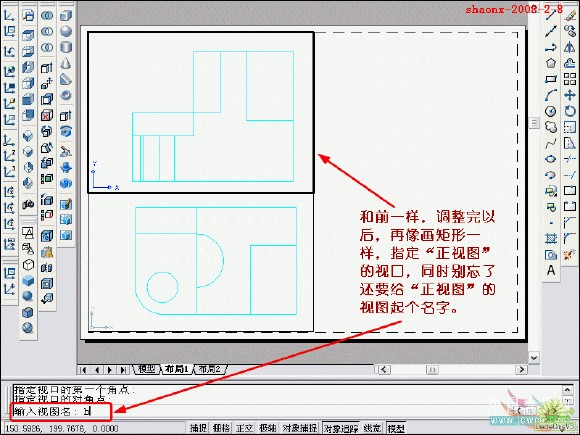

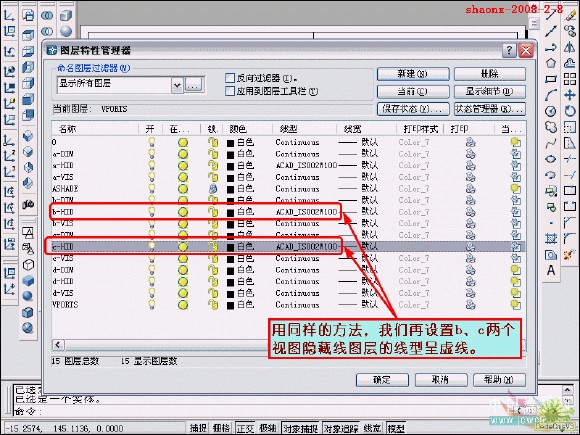

下面是“三维实体转三视图”的详细图解：
