ug怎么装配台虎钳? 虎钳ug建模到装配的教程
摘要：三维软件的装配可以让我们查看部件设计是否合适，以及检查配合部分的干涉问题。这里简单讲一下在UGNX里面虎钳装配的过程。1、首先把各个零部件创...
三维软件的装配可以让我们查看部件设计是否合适，以及检查配合部分的干涉问题。这里简单讲一下在UG NX里面虎钳装配的过程。

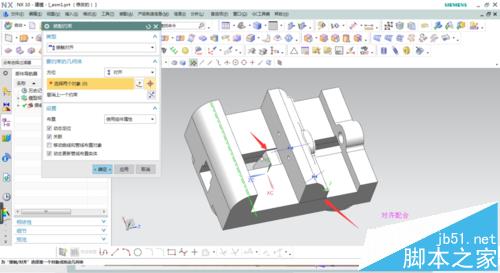

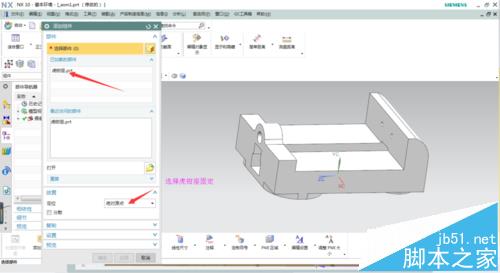

1、首先把各个零部件创建好保存，新建一个装配文件。第一部添加组件虎钳座，选择放置方式为绝对原点，再次添加组件移动座，进行约束，底面接触，侧面对齐。操作如图

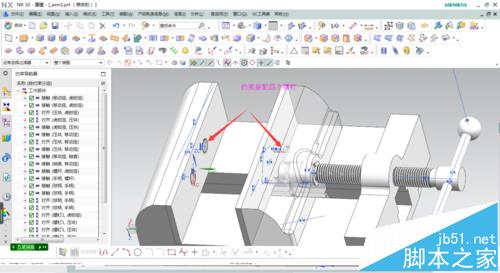

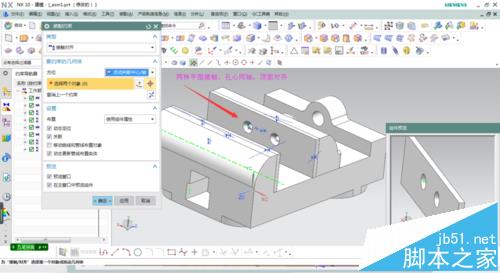

2、继续添加组件压块，顶面对齐，侧面接触，连续添加两块压块分别约束到虎钳钳口的两面。如图所示，接着添加轴套，和移动座的孔同轴心，台阶面接触，效果如图

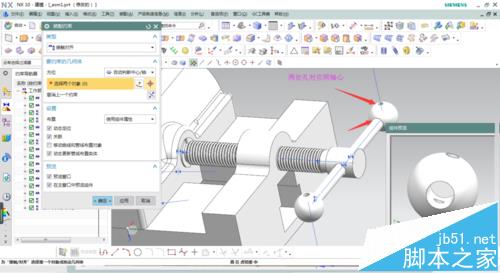

3、接着添加螺杆，与虎钳座孔同轴心，前端台阶轴与轴套配合。最后添加手柄的球柄，同样采用同轴心约束，具体操作如图所示。

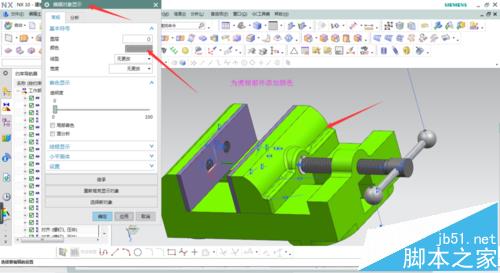

4、装配完成后，点击编辑显示，分别选中部件设置相应的颜色，对各部件的颜色进行合适的设定，渲染后效果如图
注意事项：第一个部件尽量选择绝对原点固定，防止后面装配约束的时候移位。
