导言：
大家好，我是自学的3ds Max，时间并不是很长。在建模方面从起初的小菜到现在的小有成就，其中经历了非常多的困难和探索。多边形是我们建模的最常用的方法，而关于如何让多边形圆滑的操作，网上的帖子很少，所以我研究了一些简单的方法，都是用切角解决。第一次发帖，如有错误或者不好的地方望大家指正。如果圆滑困难的模型，大家可以搬到论坛里面，大家一起探讨。
从最简单的开始，两个面之间硬边的圆滑，很简单，只要对硬边切角操作就可以了。（图01）
图01
这是三个面构成的物体，直接对相邻的硬边切角操作，如果不希望太锐利，可以切较大的值。（图02）
图02
Box，很简单，对所有的边做切角操作。（图03）
图03

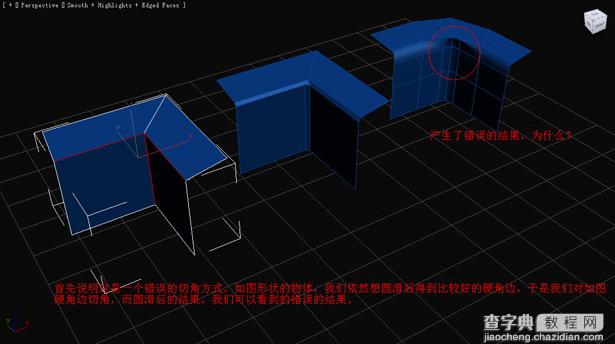

首先说明这是一个错误的切角方式。如图形状的物体（右边第一个），我们依然想圆滑后得到比较好的硬角边，于是我们对硬角边切角，而圆滑后的结果，我们可以看到错误的结果。（图04）
图04
原因出在哪呢？在圆滑过程中，可以看出这两个面会圆滑成半圆的形状，结果底部就突出来了，结果出现错误。（图05）
图05
在说明之前我先说明两种角，首先看下蓝色模型的，这类角大于180度的也分为一类，这种角如果仅对三条边切角，就会出现刚才的错误。而绿色模型，把这种小鱼180度的角归为一类，圆滑这类角只需要对三天硬边切角就行了。（图06）
图06
我们举个例子，看蓝色模型，这是大于180的角，如果我们仅切三条边的话，圆滑后出错了。绿色模型是小于180的角，切了三条边后，圆滑的很不错。（图07）
图07
我想大家也想到方法了，只要对四条边都切角就可以了。结果可以看出，圆滑的结果非常好，所以当我们碰到大于180度的角后，我们要记得四条边都切角。我们对第四条边都切角后，原来的两个面就变成三个面，所以圆滑的时候避免了向内凹陷，所以就不会出现错误了。（图08）
图08
有时候我们碰到这种情况，我们把模型做出来后准备切角操作，但是由于我们是多边形，所以可以有多条边而碰到的角是大于180度的角，我们却只有三条边，该怎么办？
我们来看一下，第一个图形中我们发现这个大于180度的角只有三条边，而刚才讨论要切四条边，怎么办？很简单，我们只需要添加一条边，然后对四条边切角。（图09）
图09
其实我们还能发现一个现象，多边形建模的时候，为了得到更好的圆滑结果，我们尽量让所有的面为四边形或者三角形。如果出现多边形，我们应该保证多边形没有凹边。我们可以从图中第一个图形中看到这个多边形有凹边，所以我们添加一条线，分成两块，问题就解决了。（图10）
图10
好，我们继续深入，一个平面上一个突起的形状，我们希望圆滑硬角边。对红色边切角。要注意下面两个面产生了凹边，所以这个边也要切。（图11）
图11
如果我们仅切硬角边，就会出现错误的结果，可以从图中第三个模型中看出来。（图12）
图12
讨论一个新问题，我们能用box，圆滑出圆柱体或者球体吗？（图13）
图13
我们对红色部分的边切边，因为这些边是硬边，所以要切角，而其余的四条，是要圆滑的，所以不用切。同时，我们可以看到圆滑出来的圆柱体变得很小。（图14）
图14
如果希望圆滑后和圆柱体一样大，就让Box的面和圆柱体相切，可以看第一个图形。再看第二个，这是加高迭代次数的圆滑结果，和圆柱体对比，自己观察可以看到细小的差别，圆滑后的圆柱体不是标准的园，在原本是平面的地方曲率太小，是角的地方曲率太大。可以看到红圈的地方，这些地方圆滑后交平。（图15）
图15
有些朋友可能嫌Box圆滑成的圆柱体不满意，因为不够圆。如果我们用六面的棱柱代替Box，代替Box。可以看到圆滑的结果已经非常接近圆了，要比Box好很多。（图16）
图16
圆滑成球体就不多说了，直接加修改器。（图17）
图17
在一个平面上做一个圆柱体，比如我们在制作手机上的按钮。对红色部分切角，因为我们要得到圆柱体，这些都不是硬角边，所以不用切。（图18）
图18
可以看到圆滑的结果，也看到出错的结果。（图19、20）
图19
图20

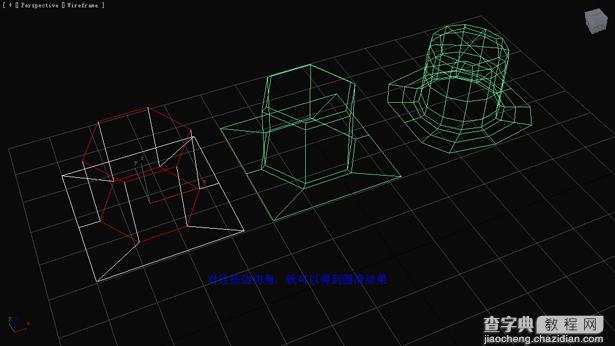

对这些边切角，就可以得到圆滑结果。（图21）
图21
加深难度，更复杂的情况。（图22）
图22
有些朋友可能对一些布线很茫然，其实很多方法都是可以的。我们看第一个图形，这种是最简单的，面最少，保证了没有凹边形。后两种布线可以让圆滑结果更好。（图23）
图23
对相应的边切角，圆滑后都不错。（图24）
图24

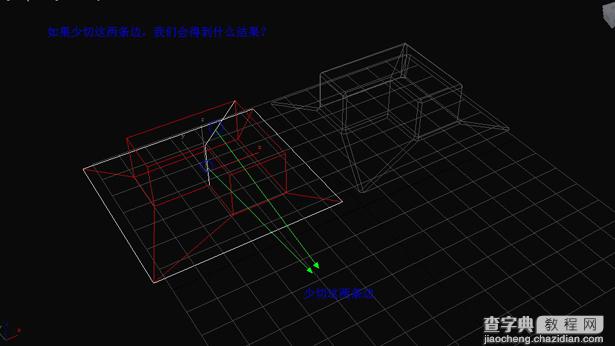

如果少切这两条边，我们会得到什么结果？（图25）
图25
我们可以得到圆滑的一边，大家可以试着体会一下，如果希望其它的角圆滑呢？（图26）
图26
圆滑结果还算不错，但是这个圆柱体并不让人满意。（图27）
图27

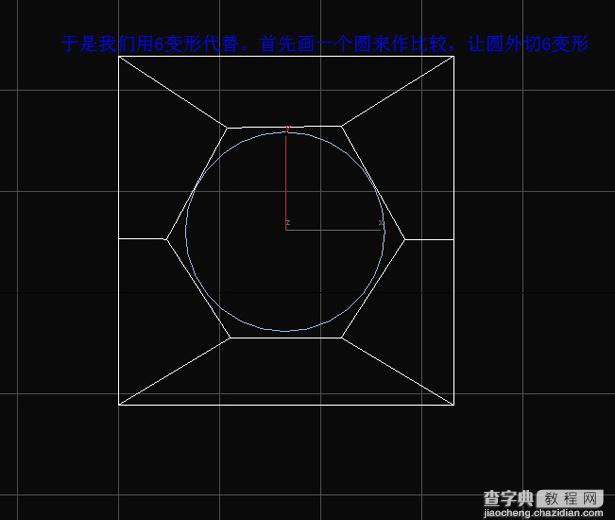

于是我们用6边形代替。首先画一个圆来作比较，让圆外切6边形。（图28）
图28
得到非常好的圆柱体，在制作圆形按钮的时候，我们就可以用这种方法。（图29）
图29
有时候可以加高迭代次数来消除少量黑斑。（图30）
图30
看一下实例，卡槽。（图31）
图31

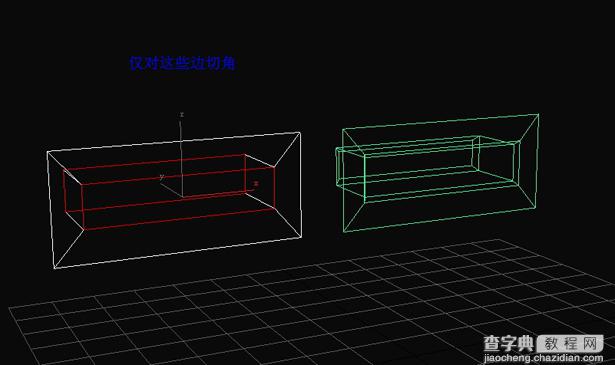

仅对红色这些边切角。（图32）
图32
有扣口部分的卡槽，注意要切的边，只需要那些硬边就可以了。绿圈画上的四条边也要选上，这些边防止凹面的圆滑出现错误。（图33）
图33
以前这个样的物体圆滑困扰了我很久，其实很简单。可以看到绿圈画的布线很重要，因为它们消除了原本的凹边形。（图34）
图34
有些朋友可能会问，有没有方法让大于180度的角只切硬边？答案是，有的，观察如下两种布线方法。第一个图形的布线要切四条边。第二个，因为我们在角上多添了一条线，所以我们只切这三条边也能得到完美的圆滑结果。（图35）
图35
切角操作后，观察结果。我们可以看到都出现了四边形，只要有四边形出现，就能圆滑出正确的结果。（图36）
图36

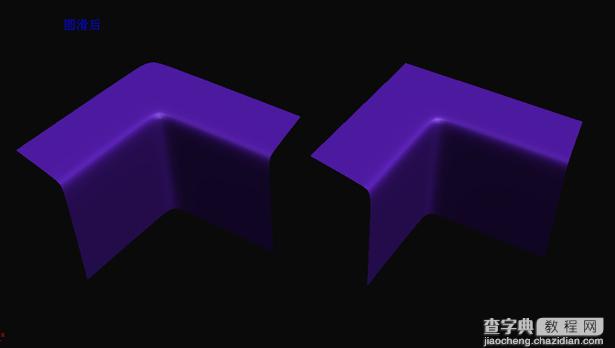

圆滑后的结果。（图37）
图37
有时候由于模型问题，我们可能在一个角上有多余的边，可以从第一个图形中看到。不过只要保证切角后，角落部分的是四边形，或者是多边形，就能保证正确的圆滑结果。看第二个图形，切完后是一个五边形。（图38）
图38
圆滑的结果。（图39）
图39
回来探讨刚才的情况，如图布线，我们只需要切硬角边就可以了。要保证这个位置是一个四边形即可。（图40）
图40
如图的布线和切角。（图41）
图41
有时候会碰到这种形状仅对硬边切角，如图中第一个图形。然后看第二个图形，保证画圈的边是四边形就OK了。（图42）
图42
平滑后的结果。（图43、44）
图43
图44
到这里就算结束了，谢谢观看。
