上一篇3dmax教程讲述了制作立体汽车轮胎，本节讲述用3Dmax制作一个我们以前用的传呼机，传呼机曾在人们手中风靡一时，为人们彼此间的联络提供着方便。今天，我们就通过3dmax9.0来打造一个传呼机吧……
先看一下最终效果：
一、绘制模型
1、启动3mdx9.0，单击“创建”命令面板中的“几何体”按钮，进入其命令面板，在下拉框中选择“扩展基本体”项，单击“切角长方体”按钮，在顶部视图中绘制一ChamferBox01，如图1所示。
2、同样的绘制方法，在顶部视图中创建另一个倒角长方体ChamferBox02，并调整它们的相互位置，如图2所示。
小提示：因为二者将来会做布尔运算，所以将ChamferBox02稍微放入到ChamferBox01中。
3、选择ChamferBox01，单击“几何体”按钮，在下拉列表中选择“复合对象”项，单击面板中的“布尔”按钮，进入“拾取布尔”卷展栏中，点击“拾取对象B”按钮，在视图中选择ChamferBox02，得到复合物体，如图3所示。
4、单击“几何体”按钮，在下拉列表中选择“标准基本体”按钮，在创建面板中点击“平面”按钮，在顶部视图中绘制一平面Plane01，如图4所示。
5、在左视图中，选择Plane01，按住shift键将其向下移动进行复制得到一平面Plane02，如图5所示。

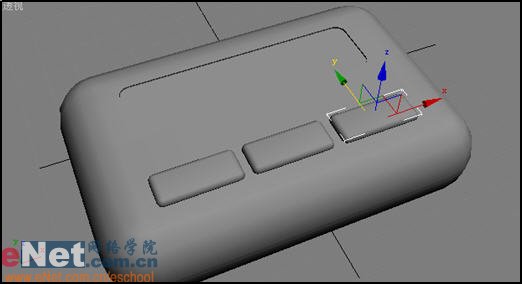

6、用前面创建切角长方体的方法，绘制另外的一倒角长方体ChamferBox03，并对其进行复制，如图6所示。
7、单击“创建”命令面板中的“图形”按钮，进入其创建面板，单击“文本”按钮，输入“AM 8：00 MON”，然后在顶部视图中单击鼠标左键，新建一文字Text01。
8、选中Text01，单击“修改”命令面板，在“修改器列表”下拉框中选择“挤出”项，进入其属性面板，修改相关值，如图7所示。
小提示：为了达到美观效果，可以在外壳上添加文字。

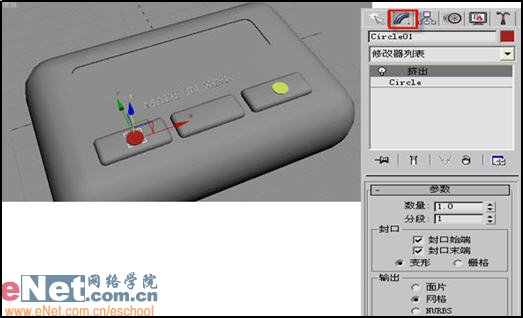

9、点击“图形”创建命令面板中的“圆”按钮，在顶部视图中绘制一圆Circle01，并通过“修改”面板，为它添加一“挤出”修改器，做出按键上的触点效果，如图8所示。
3、将材质赋予倒角长方体ChamferBox01。
4、在材质编辑器中，拖动第一个样球到第二个样球上，将其名字改为“2－default”，并修改其颜色为灰色。将该材质赋予ChamferBox03、ChamferBox04、ChamferBox05。
5、选择第三个样球，修改其高光参数，并调整其不透明值为20，如图11所示。
6、将第三个样球的材质赋予平面Plane01。
7、选择第四个样球，修改其漫反射颜色、高光参数等，如图12所示，并将该材质赋予平面Plane02。
小提示：在制作液晶显示屏上，用到了两个平面，一个作为表面的透明塑料，具有一定的反光度和光泽度；另一个为底面，稍微带一丝绿色，而且增加一个噪波的凹凸贴图。
8、最后，增加一个平面作为桌面背景，增加一盏自由面光源，启用它的阴影贴图，这样使得场景效果更加的真实，最终点击快速渲染，得到效果如图13所示。
