CAD怎么使用倒圆角命令将矩形变成圆角矩形?
摘要：倒圆角，是指利用一个指定的圆弧半径光滑地连接二条线段。1、打开CAD软件，任意画一个四边形。2、输入“f”倒圆角快捷...
倒圆角，是指利用一个指定的圆弧半径光滑地连接二条线段。
1、打开CAD软件，任意画一个四边形。

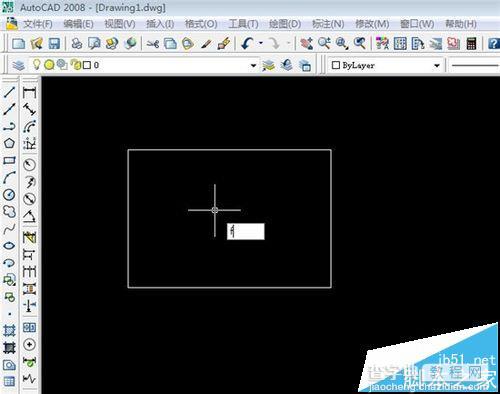

2、输入“f”倒圆角快捷方式。
3、在下面的空白区域就会出现如图所示的选项。

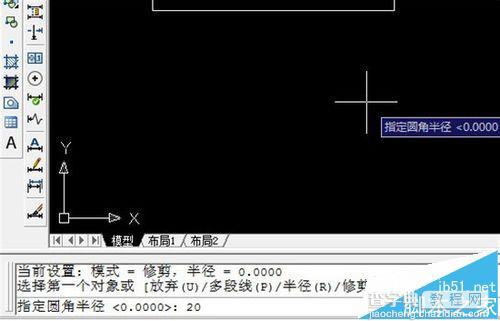

4、我们选择半径r，即输入r，然后回车。并输入半径值20，回车。
5、出现“选择第一个对象或”。我们选择一个相邻的二边，然后回车。
6、然后继续回车，选择相邻的二边，把剩下的三个对角倒圆角。
