cad怎么将线段等分成4份? cad等分线段的教程
摘要：在CAD中将线段等分分为定数等分和定距等分。这里以cad2010的版本为例（毕竟我电脑上装的是cad2010版本的，其他的版本都差不多），下...
在CAD中将线段等分分为定数等分和定距等分。这里以cad 2010 的版本为例（毕竟我电脑上装的是cad 2010版本的，其他的版本都差不多），下面将具体说一下。
相关知识：
定距等分的命令是：MEASURE ，快捷键是 me。
定数等分的命令是：DIVIDE.，快捷键是 div。
一、定距等分

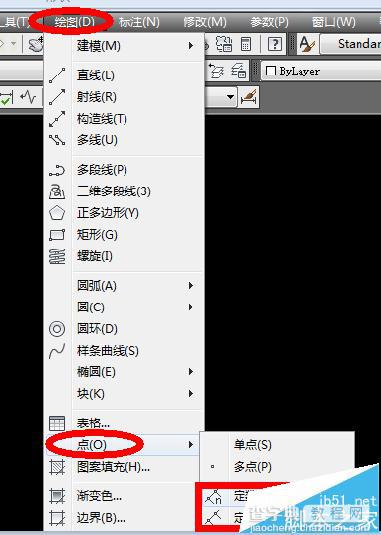

1、打开CAD界面。选择“绘图”——“点”，这时，就可以看到了。如下图。
1、如下图，是一根长为300mm 的线段。
2、先要设置点的大小。选择“格式”——“点样式”。如下图。矩形框是我要选择的点。这里有必要解释一下选择点的目的，主要是为了便于观看已经定距等分好的线段。等确定了点之后，在点附近做好图之后，再把点删掉就好了。
3、输入快捷键 me，按“enter”键。这时选择直线，就会出现输入定距等分的距离。
4、输入自己要定距等分的距离，假设是50mm .如下图，就会出现6个点了。这样定距等分就完成了。请看第二幅图，是我测量的数据。很明显定距等分是正确的。
二、定数等分
1、还是以上面的那条线段举例，把它按照定数等分成4段。该怎么操作了？

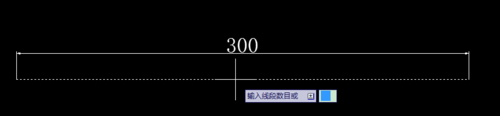

如下图，输入快捷键div，按“enter”键。选择直线，就会出现“输入线段数目”了。
2、输入数字4，按“enter”键，这时，直线上就会出现三个点了。这个直线被分成了四段。如下面第一幅图。此时可以看看我在通过捕捉测量出的距离，如下面第二幅图。
