这篇教程教查字典教程网的MAYA学习者使用MAYA制作逼真麦克风，教程难度中等，比较适合有一定MAYA基础的朋友学习，好了先不多说了，来看看效果图先：
具体的制作步骤如下：
01 打开Maya，执行Create>Pllygon Primitives>Cylinder命令,创建圆柱，如图1-1所示。
图1-1
02 在右侧的通道盒中，打开polyCylinder1卷展栏，设置Subdivisions Axis为35，提高圆柱模型的精度（精度不够可加大数值），如图1-2所示。
图1-2
03 使用缩放工具，将模型缩放至视图中大小，如图1-3所示。
图1-3
04 选择模型，单击右键，选择Vertex进入点层级，如图1-4所示。
图1-4
05 选择模型下半部分的点，使用缩放工具进行缩放，至视图中大小，如图1-5。
图1-5
06 选择模型，单击右键，选择Object Mode进入物体层级。执行Edit Mesh>Insert Edge Loop Tool命令，如图1-6所示。
图1-6
07 使用鼠标左键在模型上拖拽，添加四条环形边，如图1-7所示。
图1-7
08 选择模型，单击右键，选择Face进入面层级。选择中间的三个面，单击工具架上的
按钮，进行挤压，如图1-8所示。
图1-8
09 拖拽Z轴向内移动一定距离，并轻微缩小，如图1-9所示。
图1-9
10 按下键盘上的G键（重复执行上一次的命令），进行挤压，拖拽Z轴向内移动一定距离，如图1-10所示。
图1-10
11 创建一个立方体，将其缩放至视图中大小，如图1-11所示。
图1-11
12 使用移动工具，将缩放后的立方体移动至视图中所显示的地方，如图1-12所示。
图1-12
13 创建立方体，执行Edit Mesh>Bevel命令，如图1-13所示。
图1-13
14 在右侧的通道盒中，设置polyBevel1卷展栏下的Offset为0.1，如图1-14.
图1-14
15 将立方体缩小，并移动至视图中所显示的地方，作为麦克风的开关按钮，如图1-15所示。
图1-15
16 创建圆柱模型，将其缩放并移动至视图所显示位置，如图1-16。
图1-16
17 在右侧的通道盒中，打开polyCylinder2卷展栏，设置Subdivisions Axis为35，提高圆柱模型的精度，如图1-17所示。
图1-17
18 选择圆柱模型，单击右键，选择Edge进入边层级，选择模型的两条环形边，如图1-18所示。
图1-18
19 单击Edit Mesh>Bevel后的
按钮，在弹出的窗口中设置Segments为5，然后单击Bevel确定，如图1-19所示。
图1-19
20 得到如下模型，将其缩小并移动至视图中所显示位置，如图1-20所示。
图1-20
21创建圆柱形，在右侧的通道盒中，打开polyCylinder3卷展栏，设置Subdivisions Axis为35，提高圆柱模型的精度，如图1-21所示。
图1-21
22 将其缩放并移动至视图中所显示的地方，并执行Edit Mesh>Insert Edge Loop Tool命令，添加两条环形边，如图1-22所示。
图1-22
23 按下键盘上的Ctrl+D，复制当前模型，将其轻微放大，并向上移动一定距离，如图1-23所示。
图1-23
24 创建球体，在右侧的通道盒中，打开polySphere1卷展栏，设置Subdivisions Axis和Subdivisions Height为50，提高模型的精度。将其缩放至合适大小，并移动到顶端，如图1-24所示。
图1-24
25 按下键盘上的Ctrl+ D键，复制当前球体，并使用缩放工具将其微微放大。选择球体，单击鼠标右键，选择Face进入面层级，切换到 FRONT视图，按下键盘上的Shift键加选，每隔一排选择一排面，如图1-25所示。
图1-25
26 切换到透视图，将选择的面删除，如图1-26所示。
图1-26
27 选择模型，单击工具架上的
按钮，进行挤压，拖拽Z轴，向内移动一定距离，如图1-27所示。
图1-27
28 执行Edit Mesh>Insert Edge Loop Tool（插入环形边）命令，给所有的环添加两条环形边，如图1-28所示。
图1-28
29 创建一个圆柱模型，设置Subdivisions Axis为35，提高模型精度，如图1-29所示。
图1-29
30 进入点层级，选择模型底层的点，向内微微缩放，如图1-30所示。
图1-30
31 进入面层级，选择模型顶层的面，使用挤压工具，拖拽Z轴向上移动一定距离，并向内微微缩放，如图1-31所示。
图1-31
32 选择模型底层的面，使用挤压工具，拖拽Z轴向下移动一定距离，并微微缩放，如图1-32所示。
图1-32
33 进入物体层级，将模型移动并缩放至视图所显示，如图1-33所示。
图1-33
34 执行Edit Mesh>Insert Edge Loop Tool（插入环形边）命令，给模型添加两条环形边，如图1-34所示。
图1-34
35 选择上边的两个圆环，按下键盘上的Ctrl+ D，复制模型，如图1-35所示。
图1-35
36 将复制出来的模型向下移动，至视图所显示的位置，并将其缩放，至合适大小，如图1-36所示。
图1-36
37 创建一个圆柱，设置Subdivisions Axis为35，提高模型精度，在模型上单击右键，选择Edge进入边层级，选择底层的环形边，如图1-37所示。
图1-37

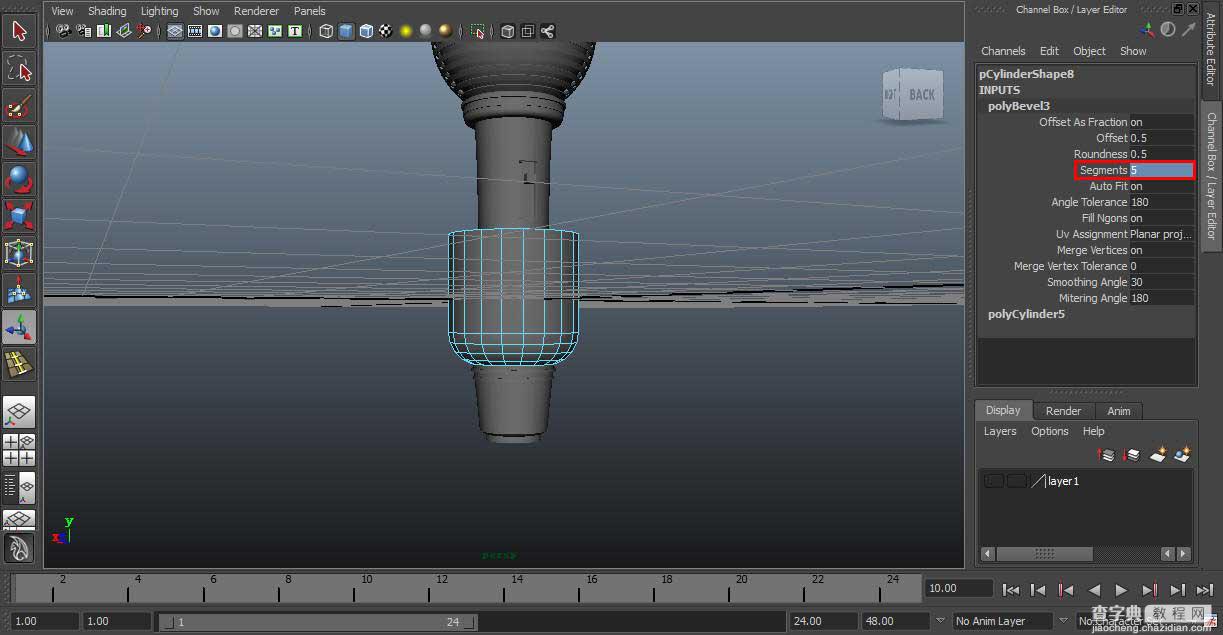

38 执行Edit Mesh>Bevel命令，在右侧的通道盒中设置Segments为5，如图1-38所示。
图1-38

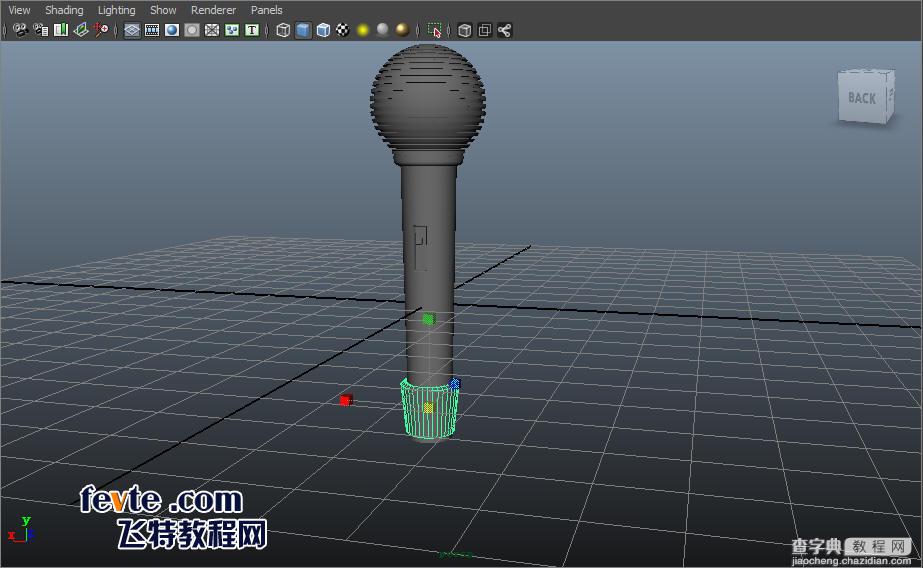

39将模型移动至视图所显示的位置，并将其缩放至合适大小，如图1-39所示。
图1-39
40 创建一个球体，在右侧的通道盒中，打开polySphere1卷展栏，设置Subdivisions Axis和Subdivisions Height为16，如图1-40所示。
图1-40
41 切换到侧视图，在模型上单击右键，选择Face进入面层级，删除球体的一半面，如图1-41所示。
图1-41
42 删除球体中间的两层面，如图1-42所示。
图1-42
43 在模型上单击右键，选择Edge进入边层级，选择中间的两条边，使用挤压工具，拖拽Z轴向内移动一定距离，如图1-43所示。
图1-43
44 执行Edit Mesh>Merge Vertex Tool命令，如图1-44所示。
图1-44
45 使用鼠标左键拖拽挤压出的点吸附至对面的点上，如图1-45所示。
图1-45
46 吸附完毕后按下键盘上的Enter键焊接，如图1-46所示。
图1-46
47 进入边层级，选择中间的环形边，执行Mesh>Fill Hole命令，填补漏洞，如图1-47所示。
'
图1-47
48 选择中间下半部分的环形边，按下键盘上的G键，重复执行上一次的填洞命令，如图1-48所示。
图1-48
49 选择中间部分的环形边，执行Edit Mesh>Bevel命令，如图1-49所示。
图1-49

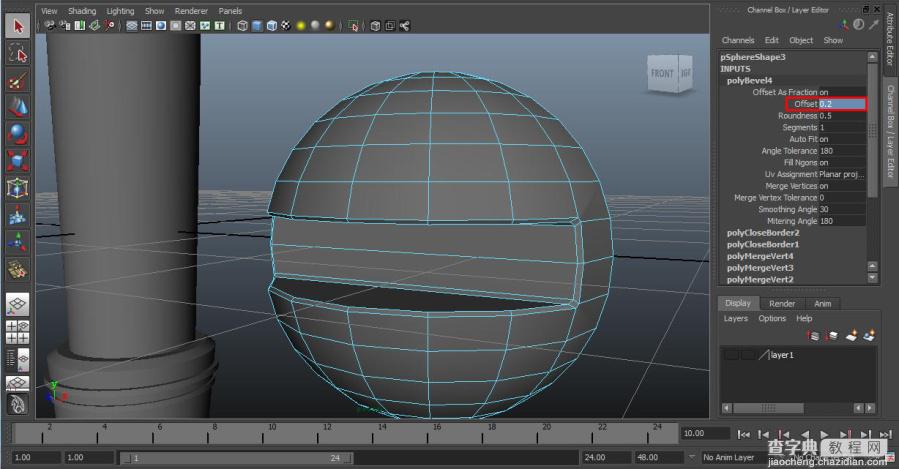

50 在右侧的通道盒中更改Offset为0.2，如图1-50所示。
图1-50
51 计入物体层级，缩放其大小至合适大小，并移动至视图所显示位置，如图1-51所示。
图1-51
52 模型创建完成，如图1-52所示。
图1-52
1.2 麦克风材质调节
01 在Hypershade窗口中，创建Blinn1材质球和Lambert2材质球，如图1-53所示。
图1-53

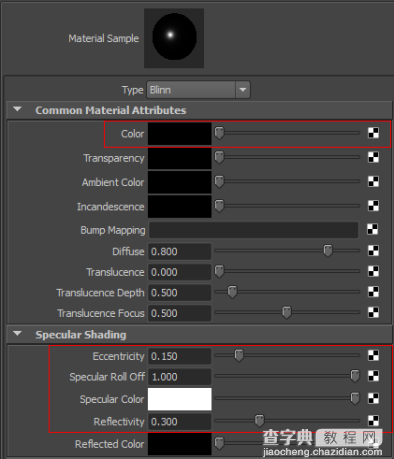

02 双击Blinn1材质球，打开属性编辑器，设置Color为黑色，展开Specular Shading卷展栏，设置Eccentricity为0.15，设置Specular Roll Off为1.00，设置Specular Color为白色，设置Reflectivity为0.3，如图1-54所示。
图1-54
03单击Reflected Clolr属性后面的
图标，在弹出的窗口中选择Env Ball节点，如图1-55所示。
图1-55
04 在Env Bal节点属性编辑器中，单击Image后面的
按钮，如图1-56所示。
图1-56
05 在弹出的窗口中选择File节点，如图1-57所示
图1-57
06在File节点属性编辑器中，单击Image Name后面的
按钮，如图1-58所示。
图1-58

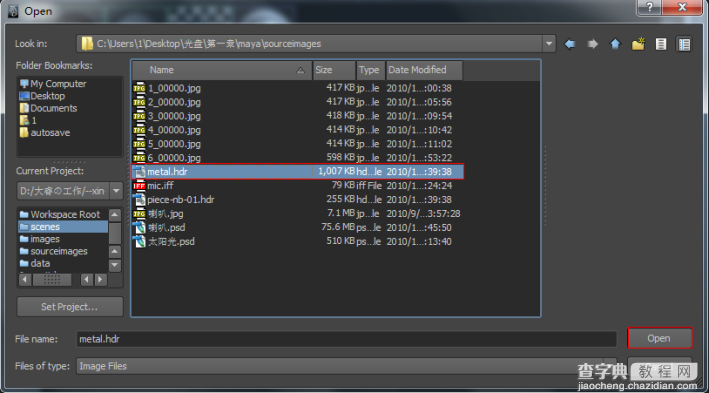

07 在弹出的窗口中，指定metal.hdr环境贴图，单击Open，如图1-59所示。
图1-59
08 在透视图窗口，选择环境球贴图坐标，调整坐标位移和缩放，使贴图坐标包裹在模型四周，如图1-60所示。
图1-60
09在Hypershade窗口中，双击Lambert2材质球，打开属性编辑器，双击Color在弹出的窗口中设置HSV>V值为0.1，双击Ambient Color，设置HSV>V值为0.4，如图1-61所示。
图1-61

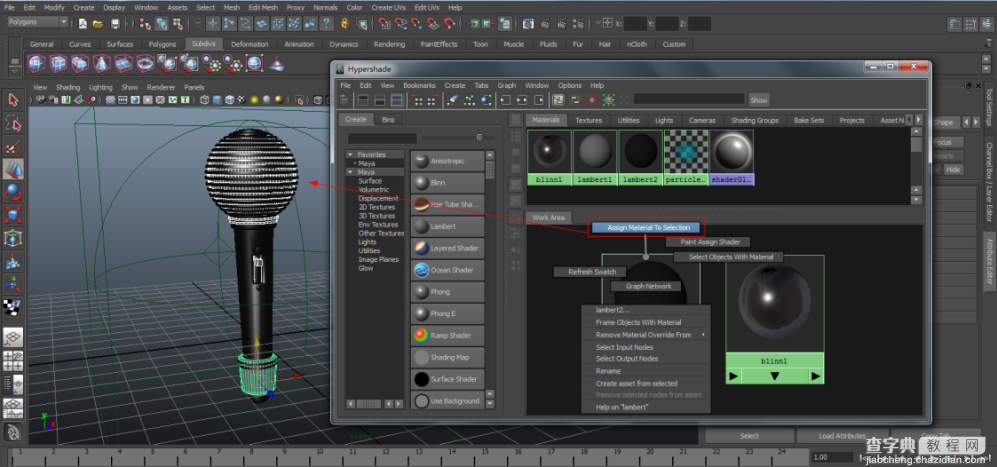

10 选择麦克风部分模型，在Lambert2材质球上单击右键，选择Assign Materisl To Selection（指定材质给选择的物体），如图1-62所示。并使用同样方法，将Blinn1材质指定给剩余的麦克风模型。
图1-62
（11）渲染效果如图1-63所示。
看完这篇教程，大家是否都已经学会了用MAYA制作逼真的麦克风，希望这篇MAYA教程能对大家有一定的帮助
