cad文字属性怎么导出成Excel文件? cad文字提取到excel的教程
摘要:cad中的一些文字属性很多,但要将其弄成表格或文档经行编辑应该怎么做呢?1、打开要提取的cad文件,确定你要提取的文字属性,我们这里的文字属...

cad中的一些文字属性很多,但要将其弄成表格或文档经行编辑应该怎么做呢?

1、打开要提取的cad文件,确定你要提取的文字属性,我们这里的文字属性是mark-001,MSB-009,然后输入快捷键EATTEXT,然后就会跳出属性提取的对话框。

cad文字属性怎么导出成Excel文件? cad文字提取到excel的教程1

cad文字属性怎么导出成Excel文件? cad文字提取到excel的教程2

cad文字属性怎么导出成Excel文件? cad文字提取到excel的教程3

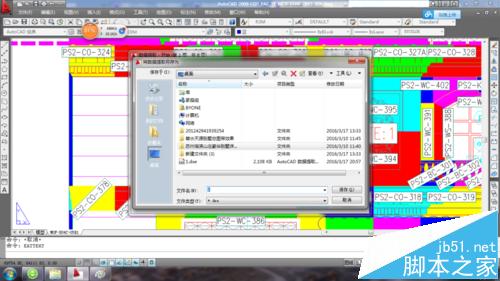

2、在对话框中勾选创建新数据提取,点下一步。命名一个样板文件名,我们这里命名为1,点保存。

cad文字属性怎么导出成Excel文件? cad文字提取到excel的教程4

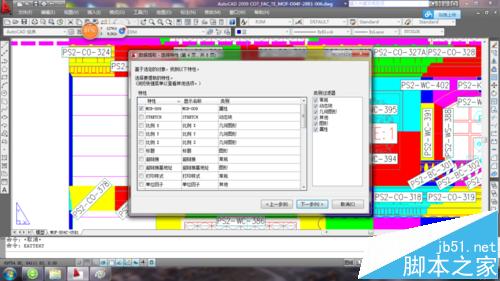

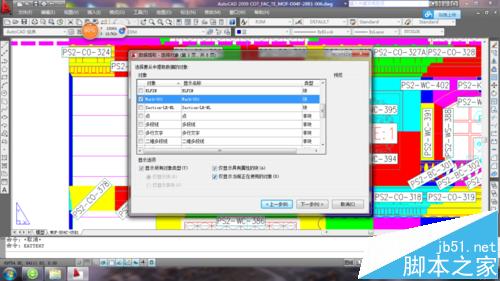

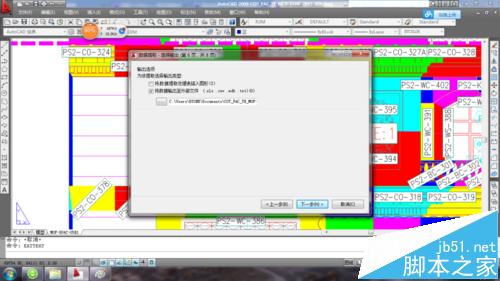

3、选择你的cad文件,点下一步。只勾选你要的文字的属性,我们这里是mark-001,点下一步。继续只勾选你要的文字的属性,我们这里是MSB-009,点下一步。点下一步。勾选将数据输出至外部文件,点下一步,点击完成,这样文件就导出来了!

cad文字属性怎么导出成Excel文件? cad文字提取到excel的教程5

cad文字属性怎么导出成Excel文件? cad文字提取到excel的教程6

cad文字属性怎么导出成Excel文件? cad文字提取到excel的教程7

cad文字属性怎么导出成Excel文件? cad文字提取到excel的教程8

cad文字属性怎么导出成Excel文件? cad文字提取到excel的教程9

cad文字属性怎么导出成Excel文件? cad文字提取到excel的教程10

注意事项:要注意需要的文字是什么属性,提取时按自己的属性勾选。
