cad怎么创建面域?cad面域实体化的详细教程
摘要：面域，在三维建模中是不可缺少的，因为在实体创建的过程中，不可或缺的应用面域的扫掠、旋转和拉伸来形成实体。下面我把创建面域的经验分享如下：1、...
面域，在三维建模中是不可缺少的，因为在实体创建的过程中，不可或缺的应用面域的扫掠、旋转和拉伸来形成实体。下面我把创建面域的经验分享如下：

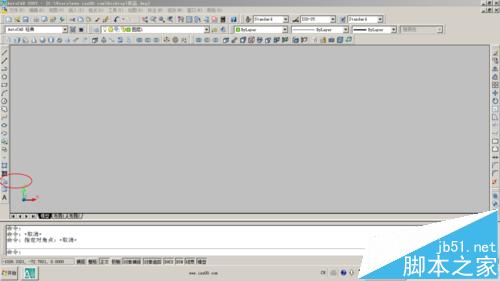

1、面域的创建很简单，可以用REG，如图所示，或点示如图图标来实现。个人建议一些简单的命令一定要牢记，这样的话，可以加快绘制图形的速度。

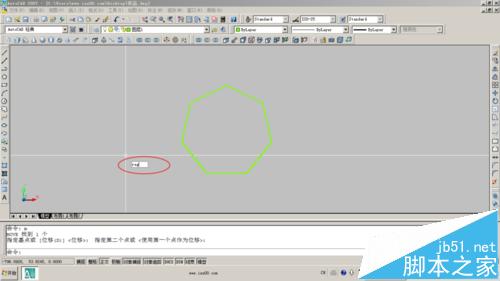

2、如图，把多边形创建成面域
3、REG 选择要创建成为面域的对象即可
4、这时，我们会看到面域，需要说明的是，在实体概念或真实视图下才能看到面内填充物。

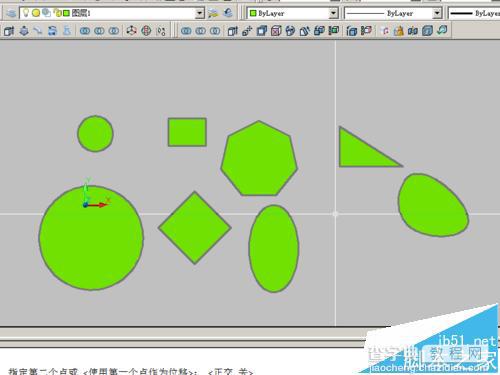

5、利用如上方式，可以创建如封闭的直线，云线、圆等都是可以形成面域的。也就是说，封闭的线条才能创建为面域。

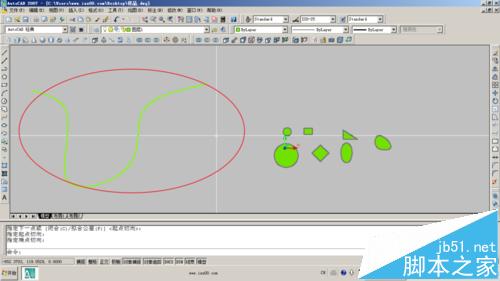

6、绘制如图所示的样条曲线，注意样条曲线不能往回走，也就是说线条上所有的点坐标，不能出现相同的X值。
7、把面沿此路径扫掠后，形成截面如面域的实体。

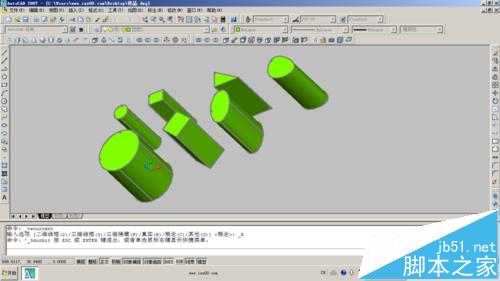

8、面域拉伸后，形成截面如面域的柱体。
9、面域旋转后，形成截面如面域的环。
注意事项：
1、封闭的线条才能创建为面域
2、在实体概念或真实视图下才能看到面内填充物。
3、沿样条曲线扫掠，要注意样条曲线不能往回走，也就是说线条上所有的点坐标，不能出现相同的X值。
