CAD如何快捷地计算面积?CAD计算面积的两个简单方法
摘要：利用CAD从事设计人都知道，经常会遇到需要统计面积的情况，那么CAD如何快捷地计算面积？以下是个人平时工作中经常用的方法，跟大家一起分享下方...
利用CAD从事设计人都知道，经常会遇到需要统计面积的情况，那么CAD如何快捷地计算面积？以下是个人平时工作中经常用的方法，跟大家一起分享下
方法/步骤
1、利用CAD自带的AREA命令，计算简单形状的面积。首先打开需要计算面积的图形。

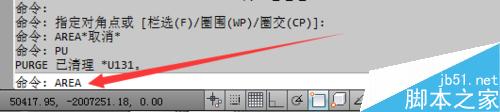

2、输入AREA命令，按回车键
3、在图形中任意一个交点开始，顺时针或逆时针把每个交点都点上。
4、按回车键后在CAD状态栏即可看到你需要计算图形的面积，单位是平方毫米
方法/步骤2
1、利用填充工具，计算复杂形状的面积。以一个需要打孔的圆为例，计算面积
2、输入H命令(图案填充），按回车键，打开图案填充对话框，单击“添加：拾取点”
3、将需要计算面积的部分选取，填充下
4、按Ctrl+1，打开特性工具栏，即可看到填充部分的面积
注意事项
CAD版本不一样，可能部分细节不同，上述用的是CAD 2012
以上就是CAD计算面积的两个简单方法介绍，操作很简单的，希望能对大家有所帮助！
