指北针放不正怎么办？“对齐”命令帮你办！

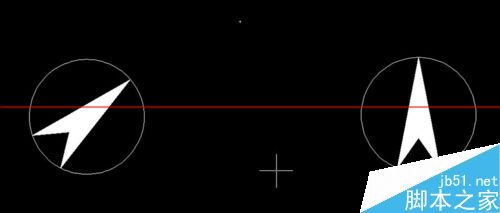

1、如图所示，我们要将左边的指北针放成右边的样子，这里我们要用到“对齐”命令，快捷键命令为“al”。
2、首先，打开“正交”命令，做一条竖直的线段。
3、选中要变化的图形，输入命令“al”，如图。
4、按下空格，命令栏里提示选择：指定第一个源点，指定第一个目标点；指定第二个源点，指定第二个目标点。注意，这里的源点应该是被变化图形中心线上的点，目标点应该是竖直线段的上端点和下端点。
5、按下空格，会提示：是否基于对齐点缩放对象，系统默认为“否”，这里根据具体情况具体定义。
6、按下空格，会出现下图1，删除对齐所用线段，出现图2效果。至于位置，大家自行拉拽。
