在CAD中进行三维建模的方法
步骤一、首先利用CAD软件在画布中绘制一个侧面的框架一，如图所示：
1、首先绘制一个框架的轮廓线，我们利用CAD命令【PL】或者【L】来绘制轮廓线，然后设置两条线的夹角在65度左右。
2、然后利用【F】命令，绘制圆角，
3、然后在A和B1两点之间做一个圆弧，设置圆弧的高度在12，如图所示：
4、然后我们选择下面的直线进行删除。

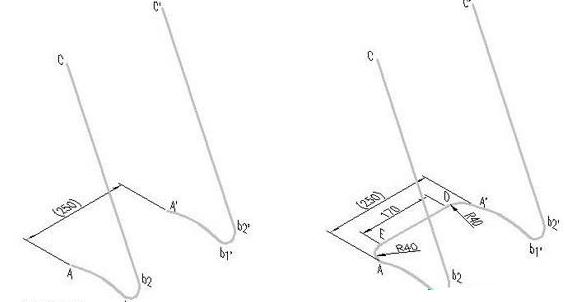

步骤二、然后绘制另一侧的框架和底部的框架。如图所示：
1、点击菜单栏中的视图，然后选择东南等轴测按钮，然后将一个视点设置为东南等轴测，接着绕X轴旋转-90度、
2、复制前面的框架，然后在距离为250的地方进行粘贴。
3、然后利用PL命令才绘制底部的框架。
步骤三、设置好视图，然后利用直线命令，在F的坐标50,0,0，输入距离为250，得到直线FG。同理，我们也绘制HJ，如图所示：
步骤四、绘制顶部的拉伸圆，首先我们设置好合适的视图，然后设置工具箱中的圆命令，在圆心C点，做一个半径为5的圆，同理，我们在圆心C'处也做一个圆，如图所示：
步骤五、拉伸实体对象，启动拉伸命令，然后选择路径选项，选择FG，接着点击菜单栏中的视图，然后着色，最后点击体着色。如图所示：
步骤六、绘制顶部小球。首先设置好视图，之后，我们绘制小球，启动球体命令，然后球心在0.0.10，半径设置为12.如图所示：
步骤七、绘制公告板，首先启动_3DFACE三维面命令，然后利用自动捕捉，from 基点: (单击点F): @10,-10，指定第一点K，(光标移向Y的负方向)230↙，输入距离指定第二点L， (光标向X方向移)330↙，输入距离指定第三点M， (光标向Y的负方向移)230↙，输入距离指定第四点N。得到三维面KLMN。如图所示：
步骤八、然后我们在公告栏中输入我们需要的文字，公告字高建议为60，如图所示：
