怎么样用网线做VGA线
摘要：材料：VGA转接头一对(针对你的设备购买相应的公头或母头);一根根据你实际距离剪的网线;工具：烙铁;剪刀;剥线钳;烙铁;剪刀;剥线钳;锡丝;...
材料：
VGA转接头一对(针对你的设备购买相应的公头或母头);
一根根据你实际距离剪的 网线;
工具：
烙铁;剪刀;剥线钳;烙铁;剪刀;剥线钳;锡丝;
方法：
1.首先要剥开网线外皮，整理好8条线芯
2给8条线芯剥开一厘米的绝缘批皮

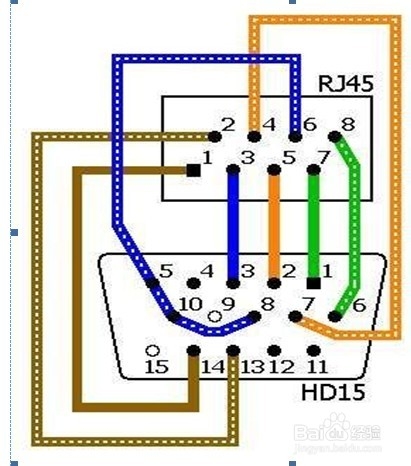

3接下来就是焊接了，对照下面的连接图将网线和VGA头焊接好。
4附VGA各针脚定义：15针VGA各针脚的定义：1PIN — 模拟信号的”红”2PIN — 模拟信号的”绿”3PIN — 模拟信号的”蓝”4PIN — 地址码5PIN — N/C6PIN — 模拟 “红”的接地端7PIN — 模拟 “绿”的接地端8PIN — 模拟 “蓝”的接地端9PIN — 备用10PIN — 数字接地端11PIN — 地址码12PIN — 地址码13PIN — 行场信号14PIN — 垂直行场信号15PIN — 接地端(屏蔽层)
按照接线图接好就行了
45IT.com编辑注：vga信号在网线上传会相互干扰的，防止干扰是要把多个容易产生干扰的信号相互隔离;比如VA信号里面RGB信号是三路相互干扰的信号，这三路在一起传输，但要防止相互干扰，可以用接地的屏蔽线分别传输R G B ，如：用三路AV线分别传(线长最好一样，接头不要过多，容易受干扰)
