导言
本教程主要讲解异形建筑的创建方法。异形建筑的直走方法与日常所见的普通建筑有着很大的差异性，是室外建模人员不可或缺的一项基本技能。在本章案例的制作过程中，主要涉及到 CAD图纸的导入与调整、网格平滑及细化修改器的使用、在模型上挖洞等相关建模知识。
教程思路
1.拓扑结构
2.使用[细化]命令增加模型上的分段数
3.使用[网格平滑]命令圆滑模型轮廓
4.使用[切角]命令制作孔洞效
一.设置场景单位

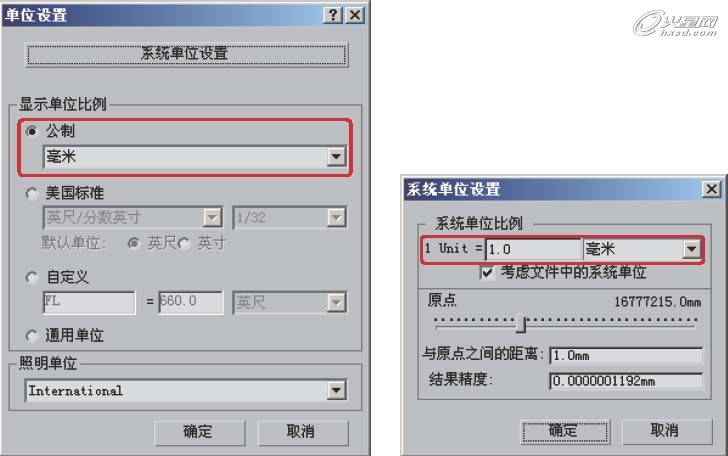

执行菜单[自定义] |[单位设置]命令，设置[公制]为毫米，设置[ 1 Unit]的单位为毫米，如下图所示。单位设置完成后，即可将 CAD图纸导入到 3ds Max中，对齐三视图图纸。
二.创建长方体
在场景中创建一个长方体。添加[细化]修改器列，在属性面板[参数]卷展栏中设置[张力]值为0，可以看到长方体添加了分段。依次修改[迭代次数]选项，可以看到随着[迭代次数]的提高，长方体上的分段数也随之增加。这里选择[迭代次数]为 3，如下图所示。
三.修改长方体
继续为长方体添加[网格平滑]修改器，可以看到长方体变成了倒角方体，之前所有带棱角的位置变成了光滑的曲面，如下图(左)所示。在属性面板[细分量]卷展栏中设置[迭代次数]，并观察长方体。可以看到随着[迭代次数]值的提高，长方体上形成的曲面也越细致光滑，如下图(右)所示。
四.创建基础模型
在顶视图中，参照立面体图形的位置和大小创建一个长方体，在属性面板的[参数]卷展栏中设置[长度分段]值为 3，[宽度分段]值为 11，[高度分段]值为 1，如下图所示。
五.修改基础模型
选择长方体，在[修改]面板的修改器列表中选择[ FFD(长方体)]选项，在[ FFD参数]卷展栏中单击[设置点数]按钮，在弹出的[设置 FFD尺寸]对话框中设置[长度]和[高度]值为 2，[宽度]值为 11，单击[确定]按钮，如下图所示。进入[ FFD(长方体)]的控制点层级，通过拖曳来控制点与图形外边缘大致吻合。
六.进一步细化调整长方体
选择模型，在[修改]面板的修改器列表中选择[细化]选项，在[参数]卷展栏中设置[张力]值为 0，然后将模型转换为可编辑多边形，塌陷[细化]修改器的修改历史。为模型追加[细化]修改器的作用主要是增加其分段数。按1键切换到顶点层级，再次细化调整模型的外形，从而得到满意的效果。
七.制作挖洞效果
进入多边形的顶点层级，在顶视图中选择模型上的顶点，利用切角顶点调整切较量数值。调节切角边缘上的顶点，然后切换到[面]层级，选择其中的一个面，进行细化调整。调整细化后增加的顶点的位置，然后删除中间的一个顶点。
八.制作挖洞效果
切换到边界级别，选择洞口边缘上的边界线，按住 Shift键并在视图中向下拖曳，同时配合缩放工具进行缩小，然后继续往下拖曳一定距离，这样便在模型上制作出一个洞，同理，制作出其他位置上的孔洞，制作时要注意孔洞在模型内的朝向。处理完所有的空洞后，为模型赋予一个基础材质，在修改堆栈中单击[网格平滑]左侧的灯泡图标来显示平滑效果。
九.制作外表肌理
选择模型，执行菜单[编辑] |[克隆]命令，在弹出的[克隆选项]对话框中设置[对象]属性为[复制]，如下图(左)所示，单击[确定]按钮复制出一个新的模型。 通过右键菜单转换为可编辑多边形，添加[细化]修改器。在[参数]卷展栏中单击
张力按钮，设置[张力]值为0，选择[面中心]选项，可以看到模型上产生了大量的肌理，如下图(右)所示。
十. 转换线型
再次将模型转换为可编辑多边形，塌陷当前编辑历史。按2键切换到[边]层
级，在视图中选择整个模型，在属性面板的[编辑边]卷展栏中单击[利用所选内容创建图形]按钮，在弹出的[创建图形]对话框中单击[确定]按钮，将模型上的边线转换成线形，如下图所示。选择线形，在属性面板的[渲染]卷展栏中选择[在渲染中启用]和[在视口中启用]选项，设置[厚度]值为 40.0mm，[边]值为 3 。
在材质编辑器中赋予线形一个浅灰的材质，通过简单地渲染便得到一个表面有着复杂纹理的异型建筑，最终效果如下图所示。
至此，整个异型建筑的创建就完成了。
