在机械CAD设计领域，浩辰CAD机械软件一直以其智能化的绘图、人性化的功能设计、强大的兼容性等优势成为设计师使用最多的机械CAD软件之一。那么，如何使用浩辰CAD机械2011绘制操作盒支架呢?下面我为大家演示一下绘制过程(该操作盒支架为机器上的一个小零件，是焊接件，结构较简单)：
1.双击浩辰CAD机械2011图标，在弹出的经典操作界面中，我们首先进行图框的设置：依次点击“浩辰机械--图纸--图纸设置”即可弹出浩辰CAD机械图纸设置，如图1：
图1 图纸设置
设置好图框之后，双击“标题栏”，在弹出的“超级属性块”编辑窗口，我们可以快速输入标题栏相关内容。

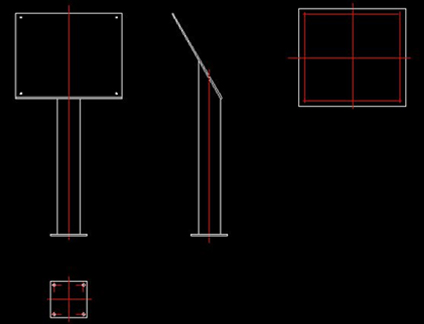

2.使用直线、圆、椭圆和偏移命令快速绘制主左视图及局部视图，并修剪，如图2：
图2 主视图 左视图 局部视图
3.在绘图完成之后，我们可以对图纸进行修改、尺寸标注、符号标注等操作：
轴断线绘制：依次点击“浩辰机械--构造工具--轴断线”命令，根据命令提示即可快速绘制轴断线。
尺寸标注：使用浩辰CAD机械软件的智能标注功能可以快速进行尺寸标注，具体方法为：依次点击“浩辰机械---尺寸标注---智能标注”，或者直接输入“D”命令调用智能标注命令，这样就可以快速进行线性标注、角度标注、直径标注等多项标注。标注好的线性尺寸如需修改，可直接双击“尺寸”，在弹出的尺寸内容对话框里进行修改，如图3：
图3 标注内容
符号标注：符号标注通常包括粗糙度符号标注、焊接符号标注，使用浩辰CAD机械软件中的“符号标注”命令即可方便的进行粗糙度符号标注与焊接符号标注标注。
4.生成序号/明细表：浩辰CAD 机械软件在“序号/明细表”中专门提供了智能的序号标注，包括了四种标注形式，能充分满足我们平时标注的需求。而在标注完成之后，软件可以智能生成明细表，如果是标准件的话，我们可以直接从标准件库中提取明细表数据，这样就大大提高了绘图效率。
5.“技术要求”标注：使用浩辰 CAD机械软件进行“技术要求”的输入是非常快速的，要使用这个功能，我们可以依次点击“浩辰机械--文字处理--技术条件”命令，调出“技术要求标注工具”窗口，而如果我们有平时技术要求的*.txt文件的话可以直接导入文件，快速调用，如下图：
图4 技术要求标注工具
以上就是笔者使用浩辰CAD机械2011绘制操作盒支架零件的一个简单的过程，从绘制过程中我们可以看出，浩辰CAD机械2011具有智能化程度高、操作便捷的特点。如果想实际体验软件的功能，大家可以登陆浩辰CAD官网免费下载浩辰CAD机械2011软件试用; http://www.gstarcad.com/t_download/index_507.html
