浩辰CAD教程之法兰盖壳的绘制
摘要：法兰盖也称盲板法兰，是中间不带孔的法兰，供封住管道堵头用。在进行CAD设计时，我们经常需要绘制法兰盖。那么，怎样进行法兰盖的绘制呢？在今天的...
法兰盖也称盲板法兰，是中间不带孔的法兰，供封住管道堵头用。在进行CAD设计时，我们经常需要绘制法兰盖。那么，怎样进行法兰盖的绘制呢？在今天的CAD教程中，我们将以浩辰CAD机械2011软件作为工具，为大家详解绘制法兰盖的过程。
三联推荐：点击免费下载浩辰CAD
1、依次点击【辅助工具】—【图层变换工具】，改变绘制图形的图层（如图1）
图1
2、绘制出图形后，如果是对称的图形，我们可以使用镜像功能来复制图形，从而达到快速绘图的效果（如图2）。
图2
3、使用图案填充功能能够实现对图形的快速填充，在填充的设置里面，我们可以选择符合自己需求的填充样式、比例、区域、选择对象（如图3）。
图3
4、在填充完毕之后，我们需要对图形进行标注。浩辰CAD机械2011提供了智能化的标注功能，更方便我们快速地进行标注。而在本篇教程中，我 们依次点击【尺寸标注】——【智能标注】，之后对圆、弧进行标注。这不同于以往的机械标注方式，能够提高设计师的效率（如图4）。
图4

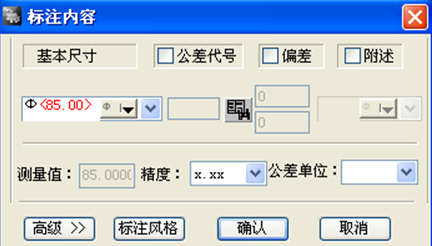

双击【标注】后，我们还可以对标注的内容进行修改、添加等设置来满足设计师的一些标注要求（如图5）
图5
这样，我们的图形就绘制完毕了（如图6），可以看出，在浩辰CAD机械2011一些智能功能的帮助下，我们很顺利的完成了绘制过程。而有兴趣的朋友也可以下载浩辰CAD机械2011软件，参考我们的方法进行绘制。
图6
