浩辰CAD机械教程之构造孔绘制
摘要：构造孔在机械设计中是一种比较常见的构造，其通常用于孔的剖面图当中，有时也用于俯视图等视图当中。那么，如何使用机械CAD软件绘制构造孔呢?浩辰...
构造孔在机械设计中是一种比较常见的构造，其通常用于孔的剖面图当中，有时也用于俯视图等视图当中。
那么，如何使用机械CAD软件绘制构造孔呢?浩辰CAD机械2011软件是目前机械设计中使用最广泛的软件之一，具有较强的代表性。在今天的CAD教程中，我们就以浩辰CAD机械2011为工具，示范一下怎样快速生成下图所示的构造孔(如图1)。
图1

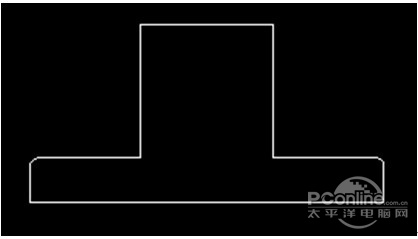

首先，我们使用浩辰CAD机械2011绘制出图形的外轮廓，这个很简单，在这里我们就不详细的介绍了(如图2)。
图2
然后，我们开始绘制两边以及中心的直孔——浩辰CAD机械2011软件中的构造孔功能中包括几种类型。
1.普通直孔、普通阶梯孔、普通锥形孔：包括通孔和盲孔。若复选【螺纹孔】项，可以定义孔为螺纹孔，并在中心孔(螺纹孔)栏中选择参数;若复选【局面剖】项，则可以形成孔的剖视图。
2.中心孔
中心孔包括A、B、C、D四种类型。定义一种类型后，可以在中心孔(螺纹孔)栏中选择参数，此时孔的尺寸栏变为可编辑状态，用户可以在此设置孔的尺寸，但不提供其俯视图的插入(如图3)。
图3
我们估计中心线的位置和孔的参数，然后选择上下端面，直接生成孔(如图4)。
图4
最后，我们再对图纸进行填充及尺寸的标注，这张构造孔的图纸就完成了。由于浩辰CAD机械2011软件具有增强的构造功能，因此更方便我们完成类似图形的绘制。感兴趣的朋友可以下载浩辰CAD机械2011试用，并体验此功能。
