浩辰CAD建筑教程之歇山屋顶绘制
摘要：歇山屋顶是坡屋顶的一种典型表达形式，也是我国古建筑多用的一种屋顶样式。在现代社会，歇山屋顶多被用在阁楼、亭榭等景观建筑中(如图1)。下面，就...
歇山屋顶是坡屋顶的一种典型表达形式，也是我国古建筑多用的一种屋顶样式。在现代社会，歇山屋顶多被用在阁楼、亭榭等景观建筑中(如图1)。下面，就让我们通过一个CAD教程来了解歇山坡屋顶的绘制方法。
图1
首先，我们需要准备好绘制工具，这里我们使用了浩辰CAD建筑2012软件，没有软件的读者可以登录浩辰CAD官网下载。
启动软件后，我们简单的绘制一个矩形，矩形的尺寸在此应该和您所要创建的屋顶尺寸一致，如果仅是尝试，在此我建议创建9000 x 6000的矩形(如图2)。
图2
然后调用房间屋顶菜单下的【矩形屋顶】命令进行操作(如图3)。
图3

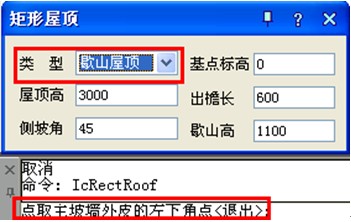

按照命令提示，我们选择所画的矩形，各项取默认值即可(如图4)。
图4
按提示确定左下角点的位置，用鼠标左键在矩形的左下角点单击一下(如图5)。
图5
三联推荐：点击免费下载最新版浩辰CAD 查看更多浩辰CAD教程
之后分别确定右下角点、右上角点的位置。这样，我们很快就得到了一个坡屋顶的表达样式(如图6)：
图6
有了上图的基础，我们就能做出丰富的歇山坡屋顶建筑样式了，大家可以动手尝试一下。
