浩辰CAD机械教程之物料统计
摘要：物料统计往往是我们在机械设计中需要面对的一大难题。由于生产大型机械需要大量单个部件，很多部件构造很复杂、来源很广泛，而且必须符合严格的质量标...
物料统计往往是我们在机械设计中需要面对的一大难题。由于生产大型机械需要大量单个部件，很多部件
构造很复杂、来源很广泛，而且必须符合严格的质量标准。所以，保证对这些产品物料统计的完备、准确
，创建符合需求的物料清单就显得尤为重要。
为了帮助设计师更好的创建物料清单，浩辰CAD机械软件开发了BOM表统计功能，在下面的CAD教程中，我
们就为大家介绍一下其中的明细表数据统计功能。
大家可以观察下面的这张图纸(如图1)，图纸包含了很详细的明细表，我们以这张图为例为大家讲解一
下对于图纸中明细表的统计。
图1
浩辰CAD机械软件中的明细表可以根据装配图中的零件所对应的序号快速生成，若想编辑明细表，我们可
以双击明细表头，调出明细表编辑对话框来进行编辑。
同样，为了方便对于零部件的修改与编辑，我们可以单击相应的序号来完成对单个零部件明细的快速编辑
(如图2)。
图2
三联推荐：点击免费下载最新版浩辰CAD 查看更多浩辰CAD教程

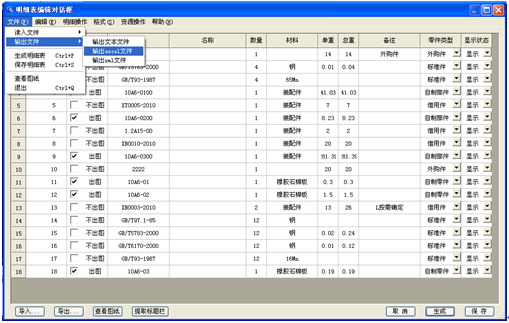

同时，我们也可以快速导入、输出已有的Excel表格数据。具体方法为点击明细表编辑对话框中的【文件
】按钮，然后调用文件输出功能完成CAD与Excel表格之间的数据交互(如图3)。
图3
以上图为例，在进行明细表导入之前，我们可以先把一个空的明细表导出到Excel，这样，我们就可以根
据被导出的字段并在下面填写相应的内容了。
