CAD对齐命令实战运用
摘要：由中国教程网cbxandcbj(烈马不羁)原创，转载须保留此信息刚看见论坛里以前的一个贴子!我关于那个图的制作方法写了个教程和大家交流一下!...
由中国教程网cbxandcbj (烈马不羁) 原创，转载须保留此信息
刚看见论坛里以前的一个贴子!我关于那个图的制作方法写了个教程和大家交流一下!
1.先在CAD中画一个任意大小的圆!
2,再将其多重复制，或阵列如图效果!
3，画一条60度的直线!注意：画长一点，两端都得和圆相交，至于怎么画应该不用说了!
4，再用多重复制或阵列制作出图效果!(图上我用的是多重复制)
5，再将多余的圆删除!
6，在其外面画3条公切线，如下图
7，用圆角命令对刚刚画的三条直线倒角!注意：倒角半径=0!!!!
8，再画一长度=150水平线!

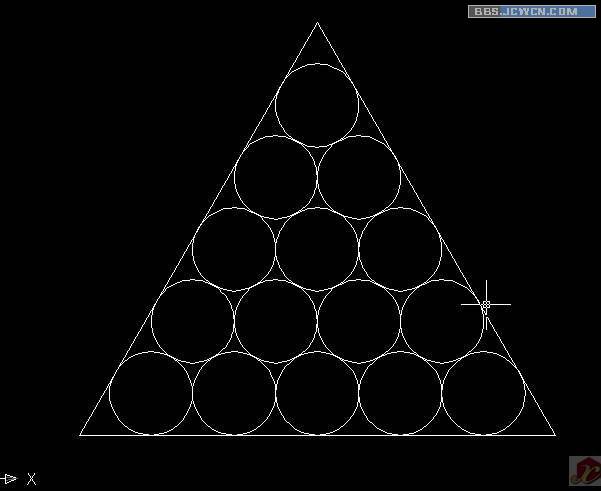

9，再利用对齐命令(AL)，将我们画出来的图都选中，与下面那条直线对齐，对应点和设置如图!
10,最后回车就OK啦!
