中望CAD教程之绘正多边形
摘要：1.命令格式命令行：Polygon(POL)菜单：[绘图]→[正多边形(Y)]工具栏：[绘图]→[正多边形]在中望CAD...
1.命令格式
命令行：Polygon(POL)
菜 单：[绘图]→[正多边形(Y)]
工具栏：[绘图]→[正多边形]
在中望CAD 2010中，绘正多边形的命令是“Polygon”。它可以精确绘3～1024条边的正多边形。
2.操作步骤

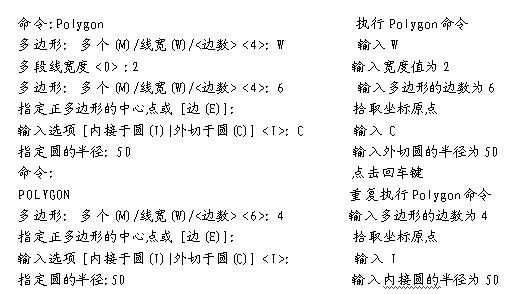

绘制正六边形，按如下步骤操作，如图 3-14：
正多边形命令的选项介绍如下：
多个(M)：如果需要创建同一样属性的正多边形，在执行Polygon(POL)命令后，首先键入M，输入完所需参数值后，就可以连续指定位置放置正多边形。
线宽(W)：指正多边形的多段线宽度值。
边(E)：通过指定边缘第一端点及第二端点，可确定正多边形的边长和旋转角度。
<多边形中心>：指定多边形的中心点。
内接于圆(I)：指定外接圆的半径，正多边形的所有顶点都在此圆周上。
外切于圆(C)：指定从正多边形中心点到各边中心的距离。
3.注意@
用Polygon绘制的正多边形是一条多段线，可用Pedit命令对其进行编辑。
