AutoCAD渲染实例：半透明器皿的贴图技巧
摘要：对于半透明器皿，无论纹理贴图还是其它方式的贴图，宜以半透明渲染为佳。因为贴图往往要折射或透视到另一面，使图案重叠而难看，所以以“...
对于半透明器皿，无论纹理贴图还是其它方式的贴图，宜以半透明渲染为佳。因为贴图往往要折射或透视到另一面，使图案重叠而难看，所以以“半透明”渲染为佳。下面贴几幅玻璃杯的效果图可以说明。

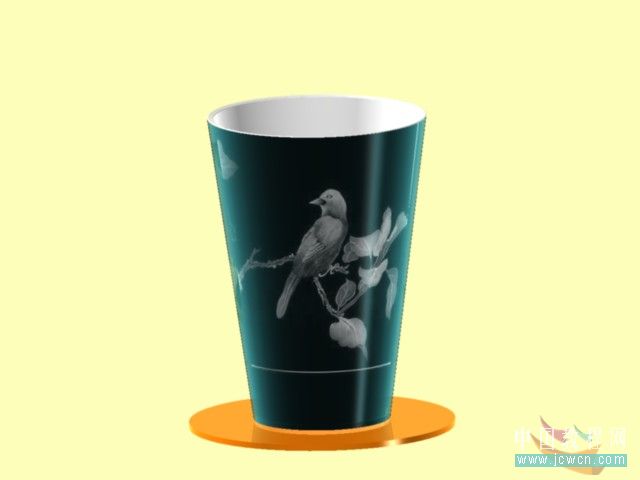

1、玻璃杯如要在杯外层纹理贴图，其杯里面宜为半透明材质，才能使图案清晰并不会出现案重叠乱图现象，下图1就是这样作的。
2、玻璃杯的凹凸贴图，其杯里面也宜为半透明材质，而反光度与折射值宜高。当既在纹理贴图附给彩色图片，又在凹凸贴图中附同样的图片，其渲染的凹凸贴图的效果就有彩色效果(如图2所示)。如果不在纹理贴图中附给图片，那么凹凸贴图的图案颜色就与所附材质颜色相同(这种效果的渲染图在此从略)。
3、玻璃杯的不透明贴图：其反光度和折射值，直接影响渲染面颜色的变化，而不透明度则影响最大。图3的反光度为65，折射1.182，不透明为100渲染的。
而图4的反光度、折射值相同但是不透明为0，颜色就变深了。
在此基础上，如果将折射值改变为0，则又可看到杯底和杯边的透视影子了(如图5所示)。
4、如果在在纹理贴图中输入光栅图，而又在不透明贴图中输入黑底色的不透明图片，那么既可反映杯面的颜色，又可反映纹理图片的彩色，但是没有原图片清晰，好像罩了一层雾面。如下图6所示。
