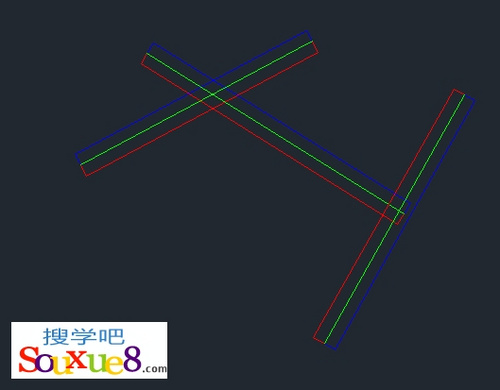

1.在AutoCAD2013绘图窗口中绘制多线如图所示：
图01
2.命令【MLEDIT】;或在AutoCAD2013菜单栏中选择“修改”-“对象”-“多线”命令。
图02
3.AutoCAD2013弹出“多线编辑工具”对话框，如图所示，对话框中的各图像按钮形象的说明了对应的编辑功能，根据需要选择即可。
如上图中我们要合并十字多线，在“多线编辑工具”对话框中选择“十字合并”按钮。
图03

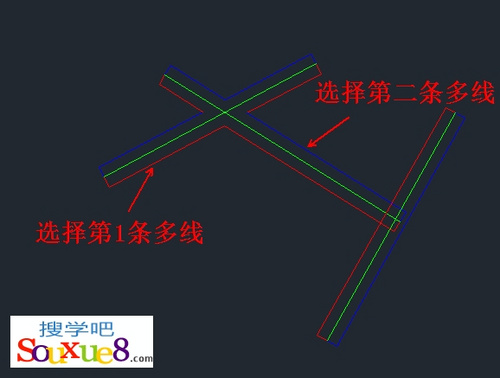

4.然后我们在AutoCAD2013绘图窗口中单击选择要合并的第一条多线和第二条多线，完成十字合并，AutoCAD2013效果如图所示。
图04
5.接着我们在输入命令【MLEDIT】;或在菜单栏中选择“修改”-“对象”-“多线”命令。
6.如上图中我们再合并T形线，在“多线编辑工具”对话框中选择“T形合并”按钮。
图05
7.最后我们在绘图窗口中选择一条多线;然后选择要合并的第2条多线(即接近垂直的多线)，合并后得到效果如图所示。
图06
