如何在AutoCAD中自定设置线型
摘要：实例操作过程：1、如下图，找到以下路径图12、再找到acadiaso.lin这个文件，双击打开。图23、打开文件后，找到和你录求最相近的线型...
实例操作过程：
1、如下图，找到以下路径
图1
2、再找到acadiaso.lin这个文件，双击打开。
图2
3、打开文件后，找到和你录求最相近的线型，我以求助问题贴为例，他是要"热管---热管---"1为线型!我们就找到如下图这种加以修改下
图3
4、把中间的"HW"两字改成"热管"，注意，第二行中的HW也要改成"热管"，第一行是线型的简单描述.如下图
图4
5、改完后，可另存为，记住文件名!
图5

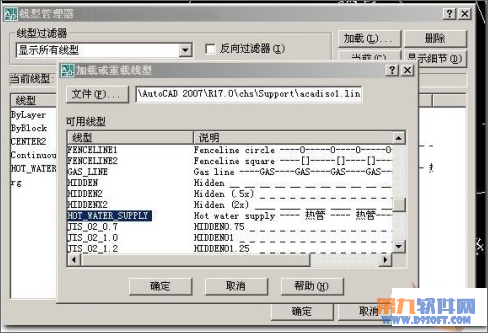

6、回到CAD界面，打开线型界面管理器/加载/文件/找到刚才那个LIN文件名。
图6
图7
7、确定后，回到界面，现在看见了没?
图8
图9
9、绘制出的效果
图10

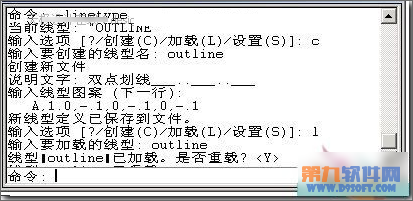

10、在命令行也可实现自定义型，但有点麻烦，如图：
图11
