小编分享的这篇教程是将我们学习三维实体的绘制、三维旋转命令的运用以及实体绘制后的移动、并集、差集，希望能给对AutoAutoCAD三维制作感兴趣的朋友带来帮助。
先来看看效果图：
下面，是本习题的详细绘图步骤讲解：
1、打开AutoCAD，进入界面。
按题目图纸的要求， 如下图画左边两个圆、右边两个圆，左右两个外圆的上下相切线，两圆心的连线，并将圆心连线各往上下偏移5。
2、将中间的偏移线做成如下图的矩形，同时删除圆心连线及偏移线多余部分。
3、平面部分画好后，做成面域，除了四个圆和中间的矩形外，还有一个部分比较特别，请看下图的虚线部分。共需做成六个面域。
4、点击“东南等轴测视图”按钮，转到东南视图。
点击“拉伸”命令按钮，对左边的2个圆进行拉伸，高度为40，倾斜度等于0。
5、点击“拉伸”命令按钮，再对右边的2个圆进行拉伸，高度为20， 倾斜度等于0。
6、点击“拉伸”命令按钮，再对中间的矩形进行拉伸，高度为35(40-5)，倾斜度等于0。
7、点击“拉伸”命令按钮，最后再对中间的特殊型面域进行拉伸，高度为10，倾斜度等于0。
8、全部拉伸操作完成后，对中间的两个实体往上移动5。
点击UCS工具条中的“Y轴旋转”，并输入旋转值90度。注意看一些UCS坐标，原来的Z轴方向，变成了X轴方向，中间的两个实体就可以沿现在的X轴进行上下移动了。
点击“移动”命令按钮后，现在中间的两个实体，往上移动5。

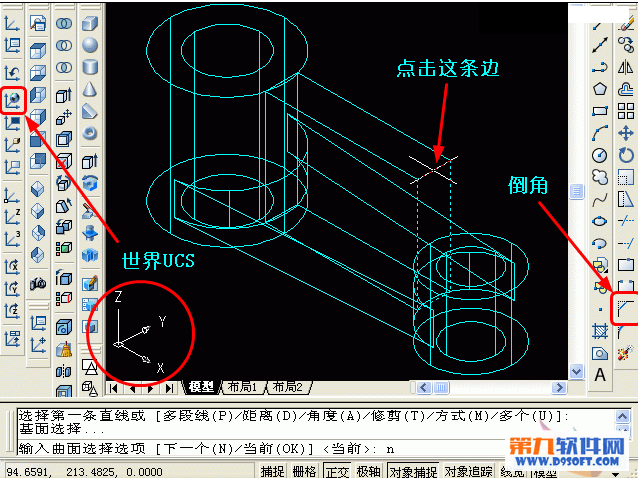

9、点击“世界UCS”命令按钮，UCS的坐标又返回到原来的方向。
10、接着，要对中间的矩形实体做“倒角”，点击“倒角”命令按钮，点击矩形实体上的一条边，出现如下图所示的情形，不是要选择的基面在命令行里输入“n”，回车，即会转到另一个面。
11、这样，矩形的上面即为要倒角的基面，输入基面倒角距离，由于是矩形上面全部倒角，因此，可以用选择指定的方法来输入。见下图，基面倒角距离，分别点击矩形实体上面长度的两个端点。
12、指定其他面的倒角距离，输入20(=大圆高度40-小圆高度20)，回车确认。
13、输入完两面的倒角距离后， 按提示选择要倒角两个面之间的边，回车确认，即倒角操作完毕。
14、下面，做“差集”操作，点击“差集”命令按钮，选择全部图形。
15、由于两端中间的小圆柱体不应在“要减去实体”的范围内，就是多选了，可以按住“Shift”按钮，同时点击多余选择的实体，这样，这两个实体就退出选择了(返回到实线状)。
16、回车后，全部返回到实线状，在点击要减去实体的部分，即两端中间的小圆柱体。回车确认后，差集操作完毕。
17、全部完成后，老规矩，先看“消隐图”。
18、最后，再看“着色图”。
