效果图：
教你用illustrator绘制一枚镜头快门图标
绘制一个多边形
开始通过拖动垂直和水平参考线从标尺。如果看不到标尺在屏幕上进入查看>标尺>显示标尺(或按CMD / CTRL + R)。选择多边形工具从工具箱中，将鼠标上的两个交点导游点，现在点击拖动(按住鼠标)，从中心绘制一个多边形由也按住按住Shift + Option / Alt键。给多边形随机颜色和没有中风。通过点击锁定多边形CMD / Ctrl + 2(对象>锁定>选择)。
画一条曲线
改变工具箱中的色样，无填充和随机笔触颜色。选择与该多边形的颜色对比和颜色。现在选择钢笔工具，绘制出曲线在开始的多边形的一个角，多边形的边以下，并结束所有的方式外。只能使用2锚点(起始和终点)，并确保该曲线是宽，足够长的时间。
确保曲线完全选中，然后选择旋转工具从工具箱。按住绕多边形的中心点的曲线Alt键/选择键，同时点击精确的多边形(这是2个准则路口)的中心点。
输入的值60在旋转度旋转窗口，并单击复制按钮。
在接下来的步骤中，选择剪刀工具从工具箱并进行剪切您已经创建了原有的弧形路径上，尽可能接近到路口两个曲线的点。做一个完美的工作，并且避免了烦人的警告，你需要放大。删除原来的曲线路径就是对砍的左上角的部分(参见帮助下一幅图像)。
现在，选择这两个段的顶部锚点，通过选择直接选择工具(或白色箭头)，并通过拖动一个矩形区域上方。加入击中他们按Ctrl / Cmd + J。
现在，你应该有一个三角形的形状，类似于上图中所示的形状。使用选择形状选择工具(黑箭头)。现在，选择旋转工具从工具箱。按住选项/ Alt键并再次单击多边形的中心点，就像以前那样。
输入值60度，然后单击复制按钮。
您应该结束了2个三角形状类似如上图所示的图像中。打到现在按Ctrl / Cmd + D 4次，连续重复这个确切的改造的4倍左右完成圆的绘制。
最终的结果应该类似于上面的图片。

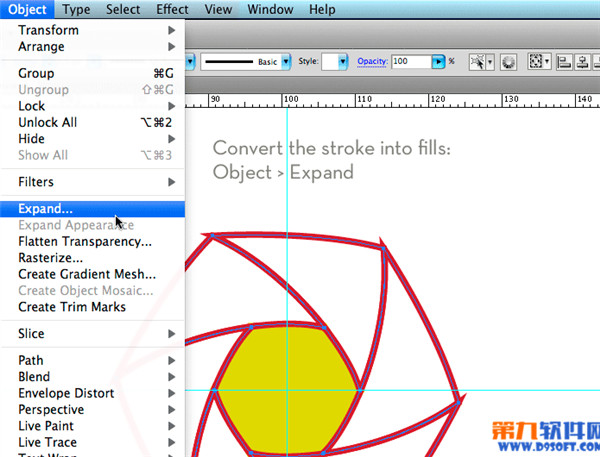

现在我们把招入填充通过去对象>扩展。确保行程被选中，然后单击OK(确定)。
确保形状仍处于选中状态，然后转到探路者调色板，选择团结。我试图避 免这个选项，因为你可以看到，插画确实有点糟糕的工作在这里。它创建于一切，否则我们这么干净路径这些不必要的锚点!：(不过，所以我们没有其他选择，在这里除了接受这个结果恐怕我们需要这一步。
接着画了一个圈，比你刚刚创建的形状更小，因为它需要适应。选择椭圆工具从工具箱，并从中心向外从多边形的中心点开始创建一个完美的圆。要做到这一点按住选项/ Alt键，点击进入中心点，同时按住鼠标并拖动外，在拖动时也按住Shift键创建一个完美的圆。当完成拖动确保第一，然后松开鼠标按键。

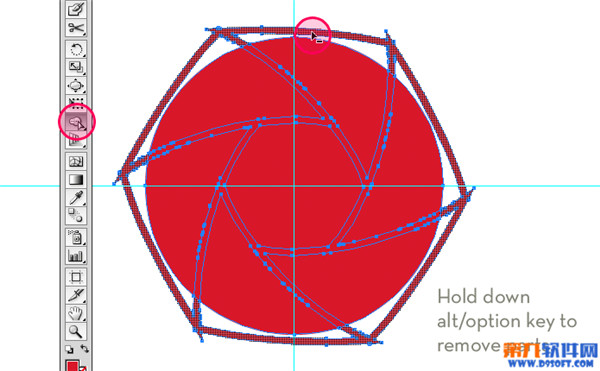

在这一步中，我们将使用一个新的CS5的工具，我真的很喜欢，并希望实现的Adobe更早的方式，即形状生成器工具。我们需要摆脱一大堆不必要的部分和这个工具可以很容易做到。首先确保两个圆和形状的选择，现在选择形状生成器工具。要删除选定的形状的部分，按住选项/ Alt键并悬停在需要删除的部分。当你看到选择指示(图案)单击一次。首先悬停的一部分，这是圆按住外Alt键/选择键。减号应该会出现旁边的光标告诉你你要删除这部分。
下一步悬停按住圆圈内的行权/ Alt键并单击要删除它们。
最后悬停在中心部分按住选项/ Alt键点击可以除去它。现在，通过去解开原来多边形对象>全部解锁或通过点击快捷方式按Ctrl / Cmd + Alt键/选项+ 2。击中删除键删除的对象，因为我们不需要它了。
最终效果：
