最终效果
第1步创建一个新的文档。 RGB色彩模式。
接下来创建一个背景。 使用矩形工具(M)创建一个矩形，填充为黑色。(可以直接用ctrl+2进行锁定背景。)
第2步创建一个路径，看起来像字母S，使用椭圆工具(L)，创建一个圆圈，无填充和一个白色的描边颜色。
接下来找到对象>变换>移动，使用移动完整复制另一个圆，然后在对话框中单击"复制"按钮。
第3步使用直接选择工具(A)选择A点上圆，
然后按Delete键，B点同样的步骤删除。
第4步使用套索工具(Q)选择两个路径的重叠区域，然后去到对象>路径>连接(命令+ J)。 将两个路径连接为一个路径。
用钢笔工具(P)，一个上部和下部的部分的路径建立绘制直线段。
第5步用椭圆工具(L)，创建三个大小相同，不同颜色的圆。 圆的中心应该位于点A，B和C的S形路径。然后去对象">"排列">"置于顶层。 将三个圆将放置在最顶层。
第6步
转到对象>混合>混合选项，在对话框中指定的步骤数。

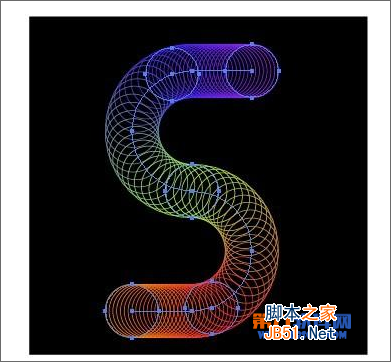

接下来选择S路径取消描边，选择S路径和3个圆，然后到对象>混合>建立。
第7步
如果你对结果不满意。可以做一些改变。 选择混合对象到对象>混合>释放。 再加入两个圆，并上段新加入的圆直径略有减少(自由变换工具(E))。 请记住，在S形的路径必须是上述所有的圆。
然后到对象>混合>建立。
第8步选择所有的圆(在"图层"面板中点击路径后的圆圈，双圈的表示已经选中)
再去对象>路径>轮廓化描边
接下来我们可以给单独轮廓做径向渐变。
所有圆做好如(此图为原教程图，我不能截取带控制条的图)
第9步
添加一些灯光效果。 选择黑色的正方形，然后去到对象>创建渐变网格，并设置对话框中的行和列的数量。(解锁黑色正方形Ctrl+Alt+2)
使用直接选择工具(A)对网格A点与B点加上颜色。
第10步
创建一个圆圈，做一个径向渐变填充，然后再应用"透明度"面板的颜色减淡混合模式，给画面增加空间感。
最后创建一个阴影， 创建一个圆圈，用椭圆工具(L)填充径向渐变从黑到白的。 混合模式为正片叠底。最终效果如图
最终效果如图：
