Hybrid特性是华为交换机的专有特性，该特性为局域网的搭建提供了更多的灵活性和安全性。那么就让我们一起走进hybrid世界，去体验hybrid特性给我们带来的快乐。

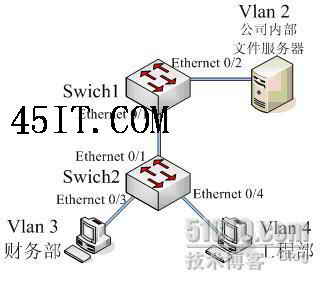

首先让我们来看一个网路拓扑图：
这是一个公司的小型网络拓扑图，该公司现有财务和工程两个部门以及一个文件服务器，分别处于不同的VLAN，现要求财务部和工程部都能访问公司内部文件服务器，但是财务部和工程部之间不能互相访问。看到这里，大家都想通过路由器或三层交换机做访问控制列表实现，没错是可以实现，但是现在只有二层设备。怎么办？好办。现在分别讲一下在huawei和cisco环境下的解决方法。
Huawei环境:
在华为环境下我们可以利用华为专有的hybrid特性。首先我们先了解一下华为交换机的几种接口类型。
Aaccess接口：access端口只能承载一个vlan的流量，通常用于交换机与PC相连的接口，当access接口收到一个数据帧时，先判断是否有vlan信息，如果没有则打上自己的PVID，如果有则直接丢弃；当access接口要转发一个数据帧时，先判断该数据帧的vlan是否和自己在一个vlan,如果是，则剥离vlan信息，再转发，如果不是，则丢弃。
Trunk接口：trunk接口可以承载多个vlan的流量，但在华为交换机上默认情况下只允许默认vlan的流量通过，只允许对默认vlan不打标记。通常用于与其它交换机相连的接口。当trunk接口收到一个数据帧时，先判断是否允许该vlan的流量通过，如果允许，则转发到相应的接口，由相应的接口进行处理，如果不允许，则丢弃。Trunk接口发送数据帧时，同样判断是否允许该vlan通过，如果允许则转发到相应的接口，由相应的接口进行处理，如果不允许，则直接丢弃。
Hybrid接口：hybrid接口可以承载多个vlan的流量，可用在与PC或交换机相连的接口，与trunk接口的最大区别是可以对任何vlan打标记或不打标记。当hybrid接口接收数据帧时，先判断该数据帧是否有vlan信息，如果有，则看该接口是否对该vlan打标记，如果对该vlan打标记，则直接转发到相应的接口，由相应的接口进行处理；如果没有明确说对该vlan打标记，则丢弃。因为默认情况下，hybrid 接口只允许默认vlan的数据帧通过，如果要允许其它的vlan 通过，就要对相应的vlan打标记。如果收到的数据帧没有任何标记，则标记为自己的PVID。在接口上配置对某些vlan标记所起的作用只是允许和不允许该vlan的数据帧通过的问题，在接口上配置为对某些vlan不打标记时只在接口发送数据帧时起作用，当接口收数据时，是不起作用的。hybrid 接口发送数据帧时，若该数据帧有标记，则判断该数据帧的标记vlan和自己是否在同一个vlan，如果是在同一个vlan，则去掉标记后转发；如果该数据帧和自己不在同一个vlan，则判断接口对该数据帧是标记还是不标记，如果是不标记，则去掉标记后再进行转发，如果是标记，则直接转发，若没有明确说明是标记，还是不标记，则直接丢弃。如果要发送的数据帧没有标记，则直接转发。当把一个接口加入到vlan2后，再把该接口设置为hybrid接口时，该接口的PVID就变成了vlan2，同时对vlan2的数据帧不打标记。
了解这些之后，我们就可以很容易的进行配置了，配置过程如下：
[Switch1]vlan 2
[Switch1-vlan2]port ethernet 0/2
[Switch1]interface ethernet 0/2
[Switch1-ethernet0/2]port link-type hybrid
[Switch1-ethernet0/2]port hybrid vlan 1 untagged
[Switch1]interface ethernet 0/1
[Switch1-ethernet0/1]port link-type hybrid
[Switch1-ethernet0/1]port link-type hybrid vlan 2 untagged
[Switch2]vlan 3
[Switch2-vlan3]port ethernet 0/3
[Switch2]vlan 4
[Switch2-vlan4]port ethernet 0/4
[Switch2]interface ethernet 0/3
[Switch2-ethernet0/3]port link-type hybrid
[Switch2-ethernet0/3]port hybrid vlan 1 untagged
[Switch2]interface ethernet 0/4
[Switch2-ethernet0/4]port link-type hybrid
[Switch2-ethernet0/4]port hybrid vlan 1 untagged
[Switch2]interface ethernet 0/1
[Switch2-ethernet0/1]port link-type hybrid
[Switch2-ethernet0/1]port link-type hybrid vlan 3 4 untagged
为什么要对vlan1不打标记呢？好吧，让我们看一下整个流程。
根据我的配置，当财务部们的PC发送一个数据到文件服务器时：
数据去------switch2的ethernet 0/3接口接收该数据，这时交换机会将该数据标记为vlan3的数据，然后根据mac地址表转发到相应的接口--------switch2的ethernet 0/1接口，发现该接口对vlan3的数据不标记，于是去掉标记后再进行转发---------switch1的ethernet 0/1接口接收该数据帧，发现该数据是没有任何标记的，于是标记为自己的PVID（vlan1），然后进行转发，这个时候数据发生了很大的变化，二层原本是被封装为vlan3的数据现在变成了vlan1的，-------switch1的ethernet0/2，发现该接口对vlan1的数据是不标记的，于是去掉标记后进行转发，这时数据就到达了文件服务器。
数据回------switch1的ethernet 0/2接口接收该数据，这时交换机会将该数据标记为vlan2的数据，然后根据mac地址表转发到相应的接口--------switch1的ethernet 0/1接口，发现该接口对vlan2的数据不标记，于是去掉标记后再进行转发---------switch2的ethernet 0/1接口接收该数据帧，发现该数据是没有任何标记的，于是标记为自己的PVID（vlan1），然后进行转发，这个时候数据同样发生了很大的变化，二层原本是被封装为vlan2的数据帧，但现在变成了vlan1的，-------switch2的ethernet0/3，发现该接口对vlan1的数据是不标记的，于是去掉标记后进行转发，这时数据就到达了财务部门的PC。
工程部门和文件服务器的通讯是一样的。
现在再来说一说财务部和工程部直间的通讯：
从财务部到市场部：数据去------switch1的ethernet 0/3接口接收该数据，这时交换机会将该数据标记为vlan3的数据，然后根据mac地址表转发到相应的接口--------switch1的ethernet 0/4接口，发现该接口既没有说明对vlan3的数据标记还是不标记，于是丢弃。既然去都去不了，还说什么回呢？
从市场部到财务部：数据去------switch2的ethernet 0/4接口接收该数据，这时交换机会将该数据标记为vlan4的数据，然后根据mac地址表转发到相应的接口--------switch1的ethernet 0/3接口，发现该接口既没有说明对vlan4的数据标记还是不标记，于是丢弃。
总结：hybrid接口确实是一个非常不错的特性，在安全性和灵活性方面有着非常广泛的应用价值。强烈建议先一定要把原理搞明白之后再去应用到实际工作中，否则将会出现你无法预料和解决的问题。
