D-Link 路由器设置图解 以DI-504为例[推荐]
摘要：第一步：连接DI-504宽带路由器到您的网络A．首先，将DI-504自带的9V交流电源适配器连接到DI-504后面板上；然后将适配器插入您的...

第一步：连接DI-504宽带路由器到您的网络

D-Link 路由器设置图解 以DI-504为例[推荐]1

A． 首先，将DI-504自带的9V交流电源适配器连接到DI-504后面板上；然后将适配器插入您的电源插座。DI-504前面板的电源LED指示灯亮，表明操作正确。

D-Link 路由器设置图解 以DI-504为例[推荐]2

B． 将一条以太网缆线的一端插入DI-504后面板上的WAN端口，另一端插入您的DSL/Cable modem上的以太网端口。DI-504前面板的WAN口的LED指示灯亮，表明操作正确。

D-Link 路由器设置图解 以DI-504为例[推荐]3

C． 将另一条以太网缆线的一端插入DI-504后面板上的LAN端口，另一端插入您用于配置DI-504的计算机网卡上。DI-504前面板的LAN口的LED指示灯亮，表明操作正确。

D-Link 路由器设置图解 以DI-504为例[推荐]4

注意：

要复位系统设置为工厂设置，请遵照以下步骤：

1. 不要断开DI-504宽带路由器的电源,

2. 用曲别针按下reset 按钮并保持5 秒钟,

3. 放开按钮DI-504 将自动重启。(备注: 若按住少于五秒钟, DI-504 仅会重新激活, 而不能恢复设置为工厂设置)

第二步：连接其他计算机到DI-504宽带路由器

用其他的以太网缆线，将需要通过DI-504宽带路由器上网的具有以太网接口的其他计算机连接到DI-504后面板上剩余的3个LAN端口上。

当您完成以上两步安装向导后，您所连接的网络拓扑图应与下图相似。

D-Link 路由器设置图解 以DI-504为例[推荐]5

第三步：正确配置您计算机的网络设置

A． 在您正在使用的计算机桌面上，用鼠标右键点击网上邻居，选择“属性”。

D-Link 路由器设置图解 以DI-504为例[推荐]6

B． 在随后打开的窗口里，用鼠标右键点击网上邻居，选择“属性”。

D-Link 路由器设置图解 以DI-504为例[推荐]7

C． 在随后打开的窗口里，先选择Internet协议（TCP/IP），再用鼠标点击“属性”。

D-Link 路由器设置图解 以DI-504为例[推荐]8

D． 在随后打开的窗口里，输入IP地址：192.168.0.2；子网掩码：255.255.255.0；默认网关：192.168.0.1；DNS为当地电信的IP地址，以成都为例输入：61.139.2.69。

D-Link 路由器设置图解 以DI-504为例[推荐]9

E． 然后在开始菜单的运行框里输入ping 192.168.0.1 -t

D-Link 路由器设置图解 以DI-504为例[推荐]10

能得到如下图的结果，就说明您以上的配置正确。

D-Link 路由器设置图解 以DI-504为例[推荐]11

第四步：正确配置DI-504宽带路由器

A． 打开Web浏览器，在地址栏中键入http://192.168.0.1，然后按Enter键。

D-Link 路由器设置图解 以DI-504为例[推荐]12

B． 在随后打开的登陆窗口里，输入用户名：admin；让密码为空白；然后单击“确定”。

D-Link 路由器设置图解 以DI-504为例[推荐]13

C． 在随后打开的窗口里，单击“设置向导”。

D-Link 路由器设置图解 以DI-504为例[推荐]14

D． 选择“下一步”。

D-Link 路由器设置图解 以DI-504为例[推荐]15

E． 设置您的新密码。

D-Link 路由器设置图解 以DI-504为例[推荐]16

F． 选择时区。

D-Link 路由器设置图解 以DI-504为例[推荐]17

第五步：DI-504宽带路由器选择互联网连接类型

D-Link 路由器设置图解 以DI-504为例[推荐]18

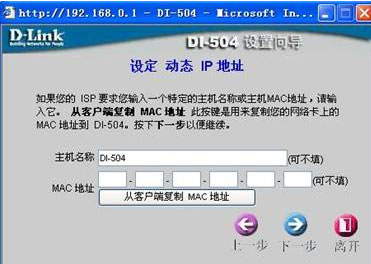

A． 如果您选择动态IP地址，则按以下步骤完成。

D-Link 路由器设置图解 以DI-504为例[推荐]19

按下一步，

D-Link 路由器设置图解 以DI-504为例[推荐]20

点击“重新激活”，完成DI-504宽带路由器的设置。

B． 如果您的ISP给您一个固定的IP地址，您就选“固定IP地址”。

D-Link 路由器设置图解 以DI-504为例[推荐]21

输入IPS给您的IP地址，子网掩码，默认网关，DNS后按“下一步”。再点击“重新激活”，完成DI-504宽带路由器的设置。

C．如果您是使用ADSL modem上网，则选择“PPPOE”。

D-Link 路由器设置图解 以DI-504为例[推荐]22

输入由您的ISP提供的用户名和密码；单击下一步后；再点击“重新激活”，完成DI-504宽带路由器的设置。

最后其他设置或信息参看“进阶设定”，“工具”，“系统状态”或DI-504宽带路由器的用户手册。

D-Link 路由器设置图解 以DI-504为例[推荐]23
