CATIA怎么提取线条直接用于草图编辑?
摘要：CATIA软件基础应用，当遇到可以参考的面或者线条，但是因为较复杂、约束较多时，可以通过提取、再投影的方式来减少画图时间。1、首先，参考的几...
CATIA软件基础应用，当遇到可以参考的面或者线条，但是因为较复杂、约束较多时，可以通过提取、再投影的方式来减少画图时间。
1、首先，参考的几何体进入创成式外形设计，点击提取或者多重提取，选择所需的线条或者面（此处以多重提取复杂线条举例，命令见箭头所指）
2、多重提取完成后，该零件的结构树上会出现一个多重提取，右键复制即可
3、然后，自己新建一个part模型，左键点击零件几何体，右键，选择性粘贴，按结果，然后刚刚提取的线条就到了新part里面，树结构里叫曲线1，此时还不能用于编辑草图

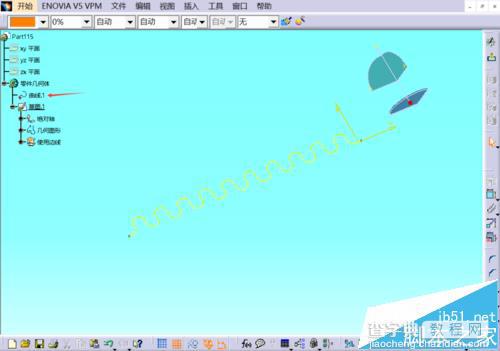

4、点击进入草图模式（注意此时草图面需要和曲线1是平行的），选中曲线1，命令栏中点击投影3D元素，然后此时曲线1就被投影到草图中，可以自由编辑了。
5、后面就是正常的草图-实体转换过程了。不再详述。
