SolidWorks钣金件如何批量输出DWG、DXF展开加工图？钣金件如何批量出二维工程图带展开视图？导出钣金件的展开尺寸和钣金厚度，并自动截钣金展开图，最后导出到Excel中的方法。
1、打开SolidWorks，安装国内的一款插件（KYTool），然后打开一个装配体（装配体中有多个钣金件）
2、在SolidWorks插件中找到KYTool，打开其BOM工具，如下图所示 ，然后点击窗口右上角的“重要设置”按钮
3、打开BOM属性设置窗口，如下图，选中红色框中的选项，主要是读取钣金件的展开尺寸，独步钣金厚度，钣金展开后截图，钣金非展开状态截图等信息。
4、设置完成后保存，然后重新打开KYTool插件工具条的“BOM工具”按钮，打开如下窗口，可以看到窗口中已经读取了当前装配体的所有的数据，如钣金展开尺寸，钣金厚度，钣金展开截图，三维截图，包络尺寸，文件名称，以及所有的属性。
5、将这些信息导出到Excel中：点击“导出到Excel”菜单中的任意一个子菜单，可以将表格中的任何信息导出到一个Excel文件中，导出的内容和导出到Excel中的样式，可以通过Excel模板来设置。
6、下面是导出到Excel中的结果：可以看到钣金的展开尺寸，包络尺寸，钣金厚度，钣金展开截图，三维截图等信息都已经导出到Excel中，双击图片，可以在SolidWorks中打开相关的钣金件。

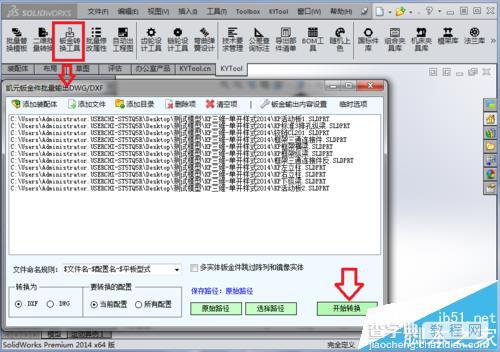

7、钣金件自动批量展开并输出DWG、DXF加工图的方法：通过KYTool插件的钣金转换工具，将钣金件拖到上方的列表中，然后点击下方的“开始”按钮就会自动完成。
注意事项:
建议SolidWorks以管理员身份运行。
要先设置KYTool的BOM的重要设置，然后再重新打开BOM功能。
