solidworks怎么绘制水杯模型?
摘要：该经验为大家分享一篇solidworks怎么绘制水杯的教程。1、首先打开我们的solidworks软件，该经验以2015版本为例讲解，其他版...
该经验为大家分享一篇solidworks怎么绘制水杯的教程。
1、首先打开我们的solidworks软件，该经验以2015版本为例讲解，其他版本的solidworks软件都可以使用该教程。然后新建一个零件，点击确定。

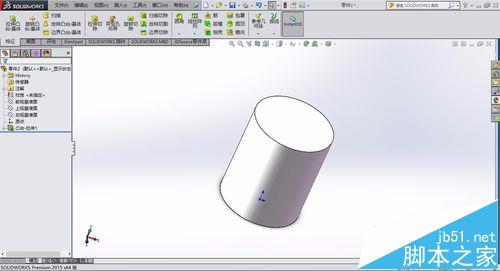

2、点击拉伸凸台，选取任意平面视图为草图平面，在这里我们选取上视平面为草图平面，在草图环境中，我们绘制一个直径大小为100的圆。完成后退出草图，设置拉伸深度为120，完成拉伸的创建。
3、点击特征中的拔模，拔模角度设置为3°，拔模的方向选取为圆柱的上表面，要拔模的面为圆柱的外表面，点击确定完成拔模的创建。
4、点击抽壳，抽壳的面为圆柱的上表面，即为上步骤所拉伸方向选取的上表面。设置抽壳的为1mm，即壁厚为1mm。
5、绘制草图，以前视基准面为草图平面，利用样条曲线绘制线条，如下图所示，绘制的时候，可以拖动样条曲线的点来改变曲线的外形大小方向，完成后就可以退出草图。
6、点参考几何体，选取基准面，创建一个基准面，第一参考面为样条曲线的上面的点，第二参考面为圆柱的外表面。完成基准面1的创建。并在该基准面绘制一个直径大小为10的圆，如下图所示。
7、我们可以将基准面1隐藏，然后点击扫面，扫描的轮廓为基准面所绘制的圆，路径为样条曲线，扫描的时候在选项中选取与结束面对齐。
