solidworks绘制螺纹的两种方法
摘要：该经验为大家分享一篇如何用solidworks怎么绘制螺纹。方法一：1、首先，你要确保的是，你已经开启了装饰螺纹线的功能。在菜单栏中的工具-...
该经验为大家分享一篇如何用solidworks怎么绘制螺纹。
方法一：
1、首先，你要确保的是，你已经开启了装饰螺纹线的功能。在菜单栏中的工具--选项，选择文档属性（上方的第二个），选择出详图，然后勾选图中的红圈圈的，点击确定即可。
2、最后在菜单栏中的插入--注解--装饰螺纹线，在对话框中选择M30大小的螺纹，即完成装饰外螺纹的操作。
方法二：

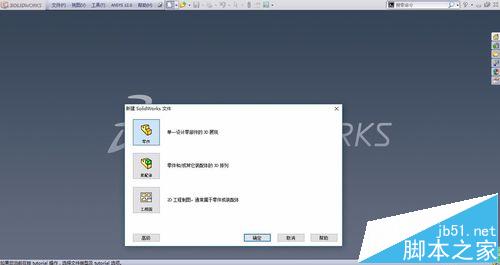

1、双击或者右键打开solidworks2012软件，其他版本的solidworks都可以使用该方法，新建一个零件文件，点击确定。
2、我们先绘制一个圆柱：选择拉伸凸台命令，然后绘制一个直径大小为30mm的圆，进行拉伸，拉伸高度可设置为60mm，点击打勾。
3、点击曲线--螺旋线命令，或者通过命令搜索搜索螺旋线，在圆柱的上表面绘制一个半径30的圆，绘制完毕就可以退出草图，然后输入相关的参数，如高度、螺距、圈数，即可完成螺旋线的创建。
4、在螺旋线的起点或者终点位置处绘制一个三角形或者等腰梯形，为螺纹的形状。绘制完毕退出草图，然后点击扫描切除，轮廓为三角形，路径为螺旋线。
